会场无线覆盖部署方案--联想TechWorld2015
云烁IT服务
提供最优质的无线覆盖方案
助力联想 TechWorld 2015
[联天下-启未来]
需求分析
核心交换+核心路由
设备部署
组网原则
信息通道变得更多，从而更高速
云烁IT服务
提供最优质的无线覆盖方案
助力联想 TechWorld 2015
[联天下-启未来]
需求分析
| * 4楼主要覆盖范围为A、B厅、展区、媒体专访间、VIP、走廊 |

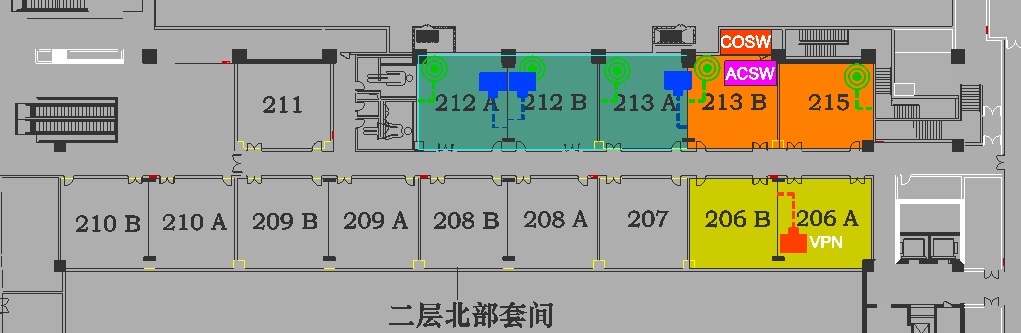

| * 2楼主要覆盖范围为联想、媒体、扬思的办公区域 |
| * 根据使用人群划分出多个SSID |
| * 1、2、4层根据需求部署有线 |
| * 无线射频调优及部署有线点位 |
| * 根据数据业务类型自动选择互联网出口 |
| * 4楼使用网络的人数约3000人。考虑到一个用户可能会有多个终端，以4000人为参考 |
| * 1楼和2楼使用人数较少，已1500人为参考 |

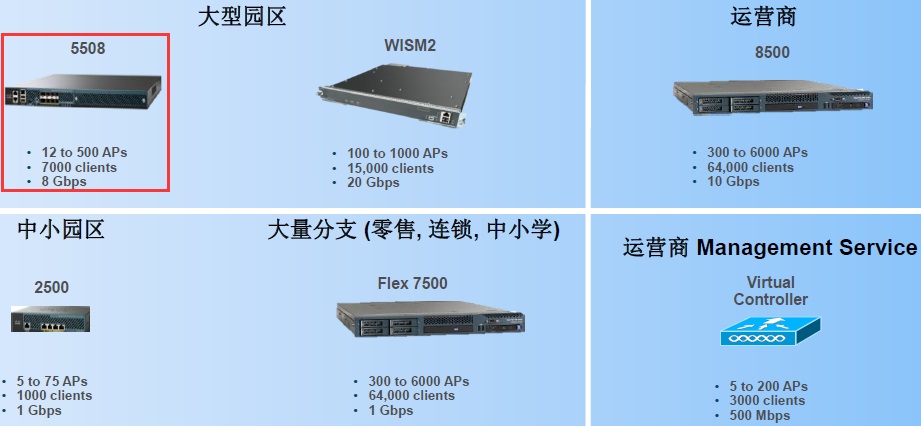

设备选型
gartner魔力象限

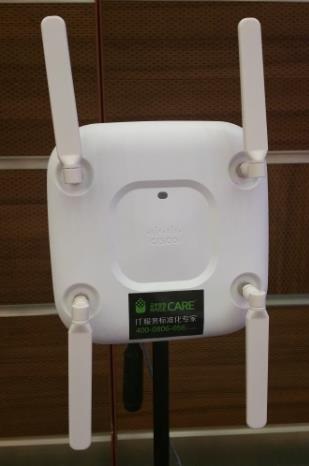

Cisco AIR-CAP2702E-H-K9
| * 三空间流，MIMO技术，适合高密集覆盖 |
| * 支持2.4GHz和5GHz |
| * 支持802.11AC，带宽最高1.3Gbps |
| * 支持CleanAir和ClientLink 3.0 |
| * 丰富的5GHz信道资源 |

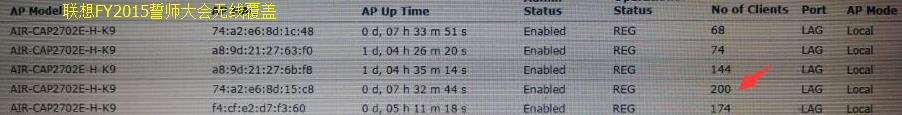

| * 每个Radio最多可连接200终端 |

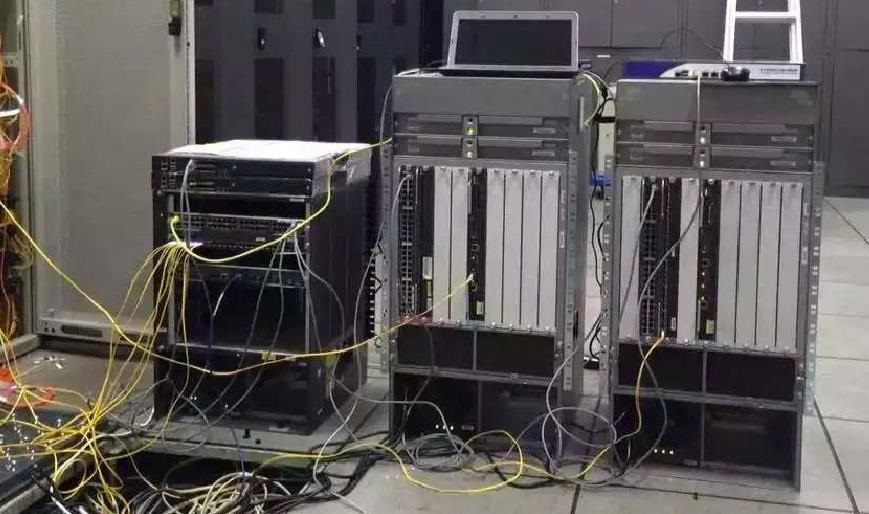

核心交换+核心路由
| * 核心交换为Cisco 6509，背板容量2T |
| * 核心路由为Cisco 7609，背板容量720G |
| * 接入交换机为Cisco 3560G三层千兆PoE交换机 |

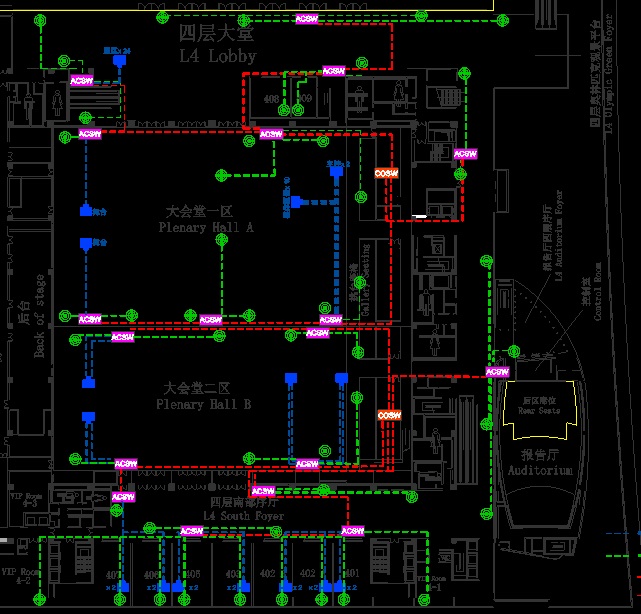

设备部署
| * A厅共部署20个AP |
| * B厅6个AP |
| * 展区+走廊根据需求合理部署 |
| * 媒体间、VIP每个房间一个AP |
| * 根据需求部署有线点位 |

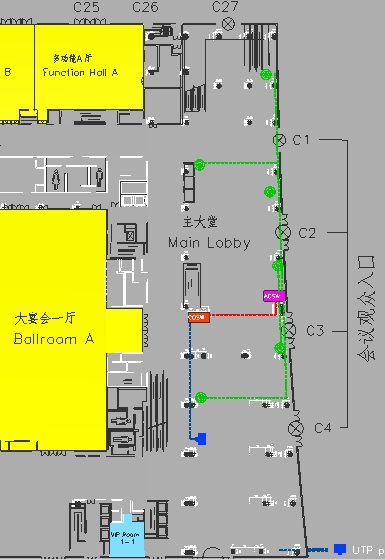

1.VIP每个房间一个AP及一根有线
| * 部署7个AP |

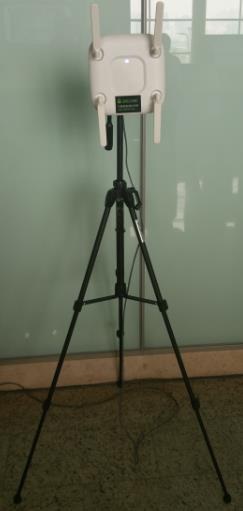

| * AP部署在2楼栏杆后的三脚架上 |
| * AP天线指向一楼大厅 |
| * 重点覆盖签到台区域 |

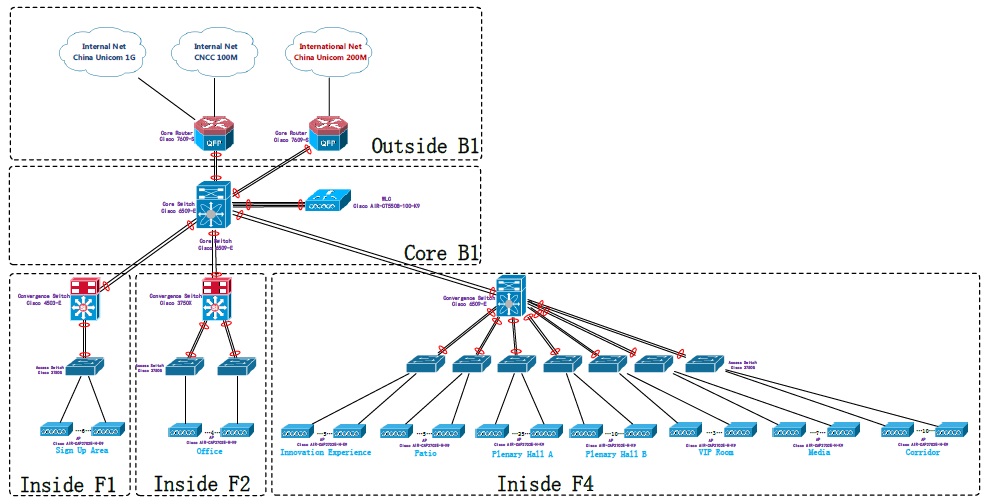

组网原则
| * 采用成熟的、稳定的协议进行网络组建，以保证网络的稳定性。 |
| * 核心与核心、核心与汇聚、汇聚与接入之间采用双链路捆绑的方式连接，以提升链路带宽及实现链路冗余。 |
| * 使用无线的终端较多，重点优化无线网络。 |
| 例：无线控制器HA、终端信道引导、终端负载均衡、关闭2.4GHz低速率、开启CleanAir、针对每SSID、每终端限速等。 |
无线分析
| * 随着连接人数的增多，2.4GHz频段逐渐瘫痪，因为2.4GHz干扰较大，国会的免费WiFi、对讲机、无线MIC、类360免费WiFi软件、私接入无线小路由都是干扰源。 |
|
* 5GHz干扰较小，绝大部分用户连接的为802.11AC，5GHz网络快速稳定，未出现掉线状况、
1楼+2楼+4楼连接无线的人数峰值为1000左右。
|

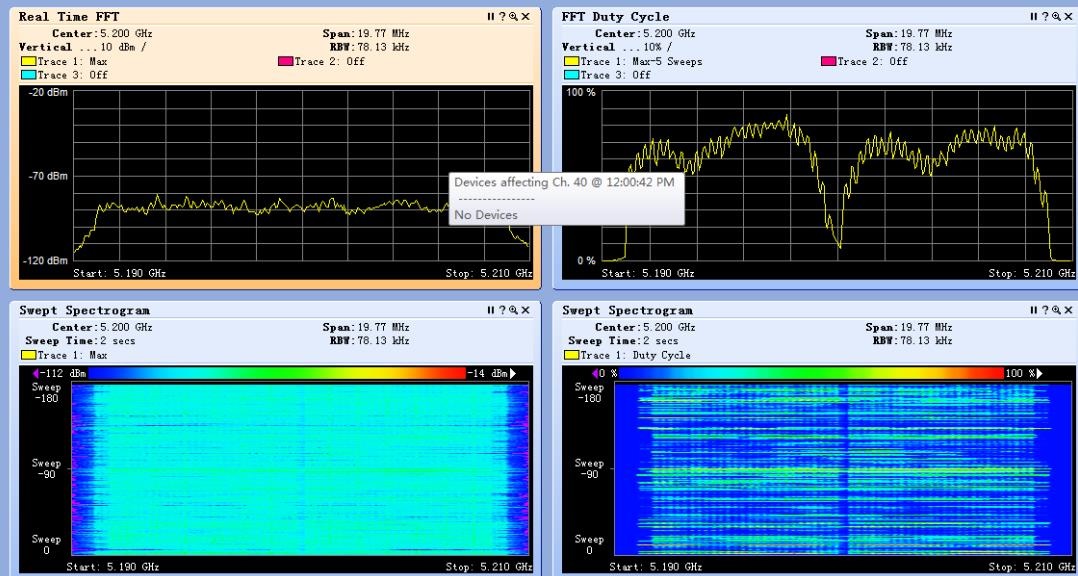

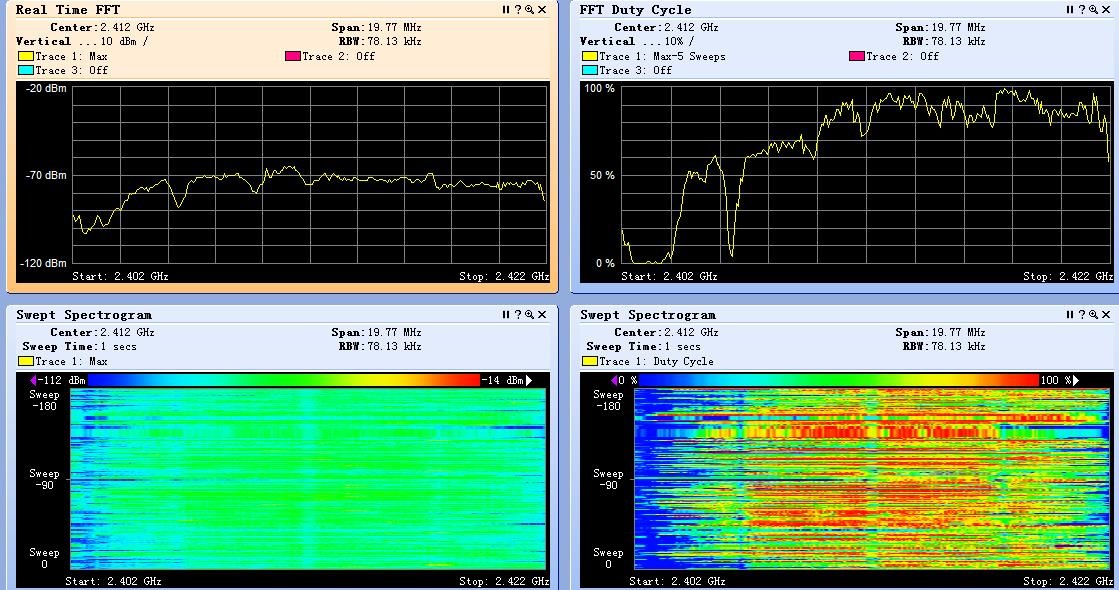

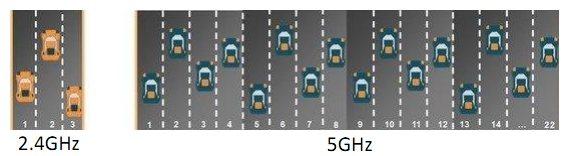

2.4GHz和5GHz对比
信息通道变得更多，从而更高速

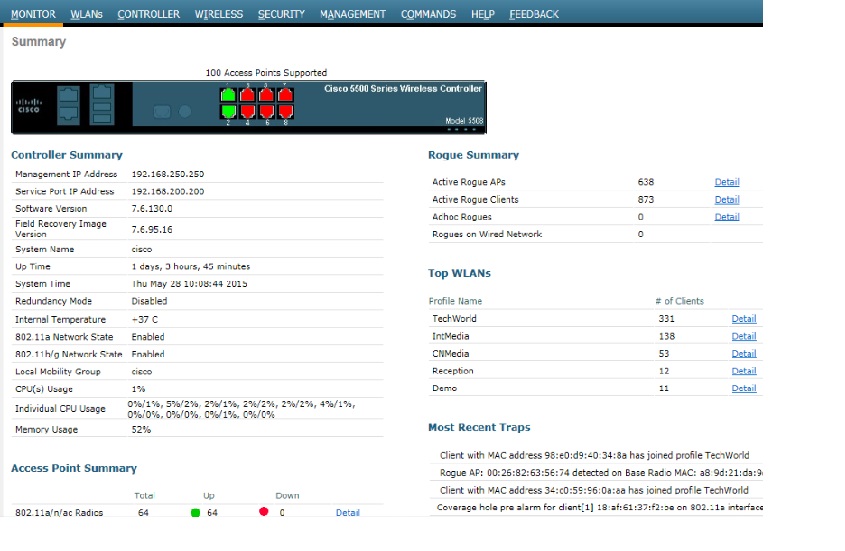

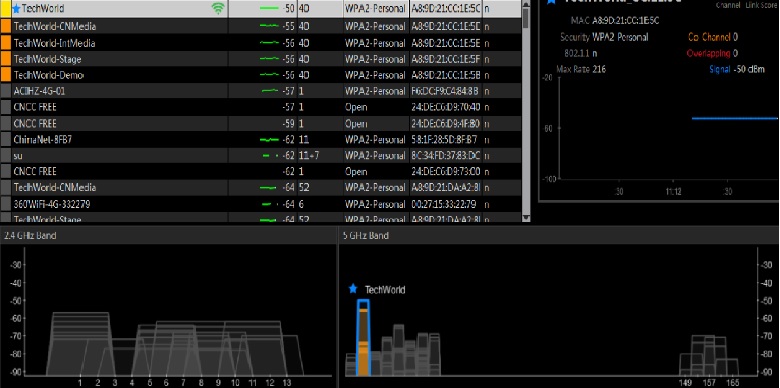

现场流氓AP较多

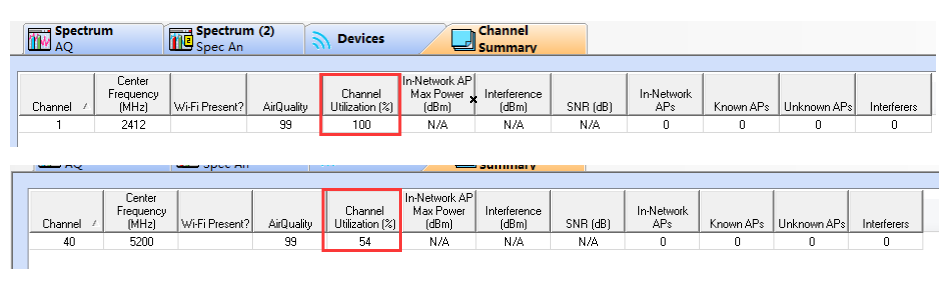

2.4GHz和5GHz信道利用率对比

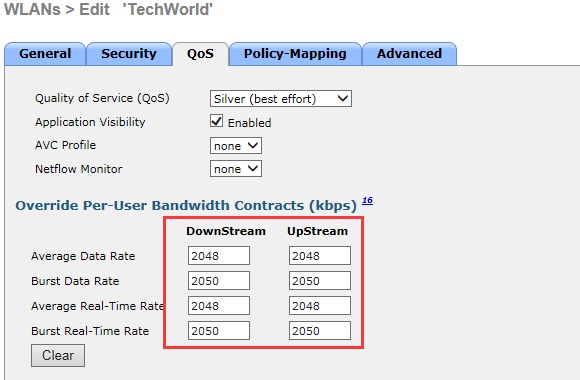

终端限速

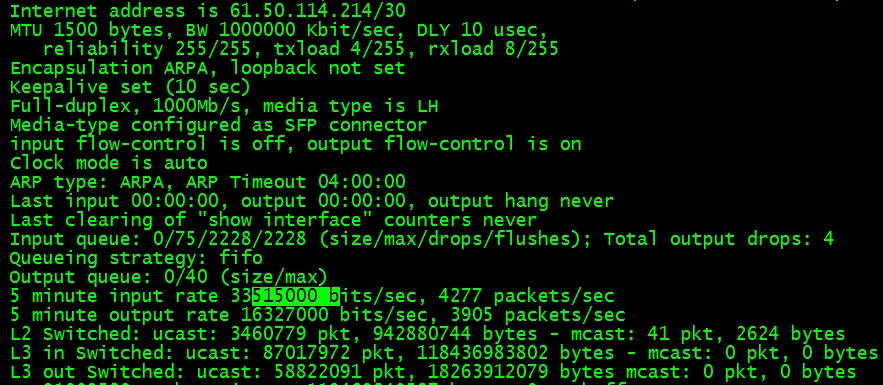

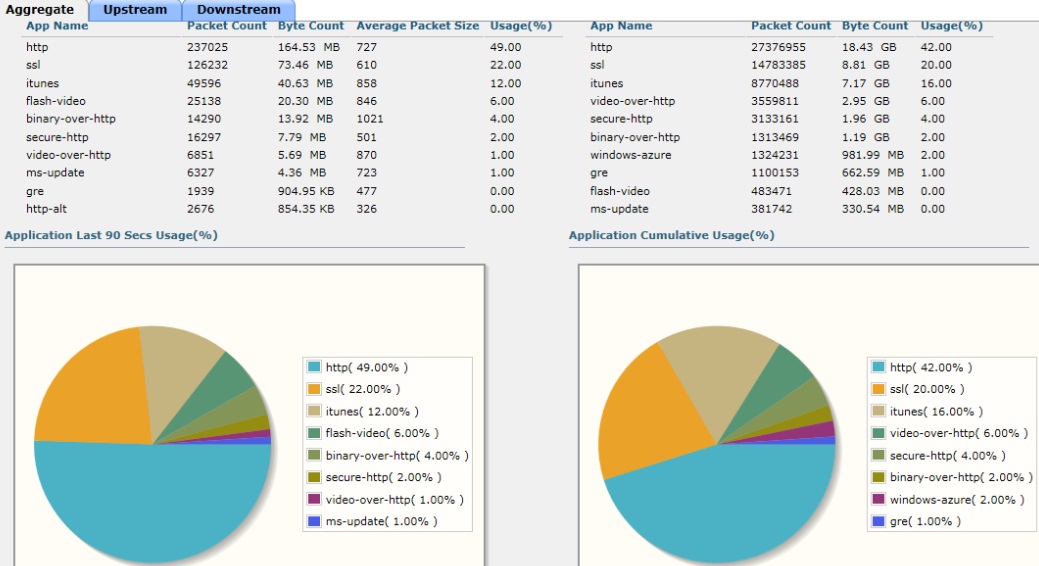

终端流量分析

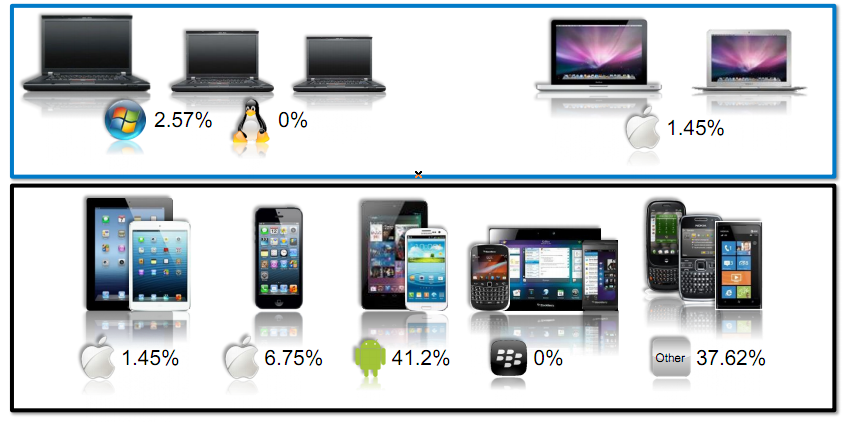

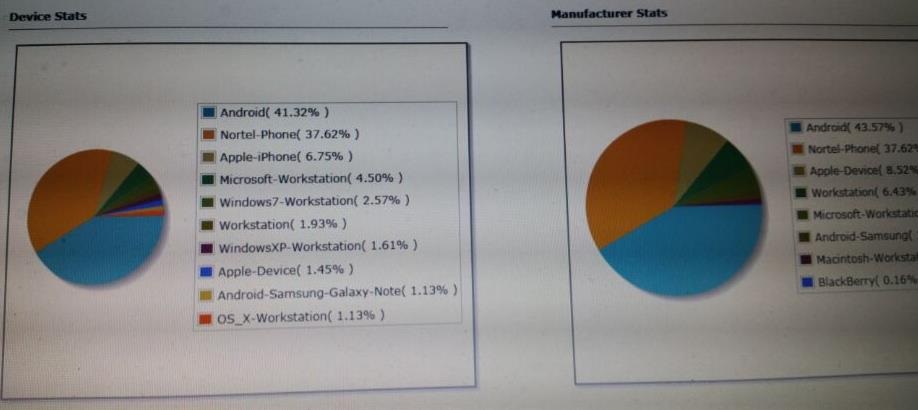

终端类型
用户体验
| * 无线峰值连接人数为1000人左右，4楼会场内部2.4GHz瘫痪，无线进行了射频调优，1000终端中有800多终端连接5GHz,5GHz上网稳定、流畅。 |
| * 现场有线点位均做了带宽保证，上网稳定。 |
| * 海外网络可以直接访问，速度较理想。 |
| * 从会议开始到结束，未发生设备宕机、断网现象。 |
| * 联通互联网线路稳定，未出现丢包现象。 |
