在无线覆盖工程中一台中继台已经无法满足多个部门之间通讯需要。因此，信道数的增加相应中继台数量也增加。在“基础知识讲座(三)”中讲解到，由于场地局限在射频传输只能用一根电缆及一根天线。因此，就需要合路器、分路器及一台双工器通过一根电缆和一根天线传输。

　　作用

　　合路器作用：将多台中继台的TX(发射端)合并在一个端口发射出去。

　　分路器作用：将多台中继台的RX(接收端)合并在一个端口用于接收。

　　双工器作用：将合路器TX和分路器RX合并，通过一根电缆及天线用于信号的发射和接收。

　　合路器结构分为两种

　　1、腔体合路器：与腔体双工器原理一样，端口之间最小间隔目前做到150KHz(腔体双工 器400兆是10MHz间隔、150兆是5.7MHz间隔)。其优点是插入损耗小，承受功率大，频率之间间隔越大越容易起到合路作用。所以，目前间隔最小只能做到150KHz。缺点是频点间隔大，功率越大温度升高频率容易飘移，价格贵，只能个别订制无法大批量生产周期较长。

　　2、宽带合路器：用3dB电桥器件来做，原理是当电桥的两个输入端口分别接两个或以上同频段的载波进行合路的时候，可以只使用一个输出端口，另外一个输出端口用匹配负载堵上。在这种情况下，电桥的功能就像一个合路器的功能。但输出端口的两路信号的功率都会损失3dB。其优点是频率之间间隔做到很小，最小可以做到6.25KHz，外置散热效果好，成本低，可大批量生产。缺点是插入损耗大。即：二合路损耗3dB(不含连接线及接头损耗)。

　　分路器结构分为两种

　　1、外置带通滤波器：工作原理与双工器一样，只是用到双工器一半，把不需要的频率过滤掉，将需要的频率通过低噪声放大后输送给各路功分器。其优点是频带窄，不容易干扰。缺点是体积大无法大批量生产，价格贵。

　　2、内置带通滤波器：用电子元器件把滤波器安装在低噪声放大器里。其优点是成本低，带宽宽(6MHz带宽)可大批量生产囤货。缺点是带宽宽容易产生干扰，通过电子线路补偿进行改进，是未来市场发展趋势。

　　腔体合路器与宽带合路器

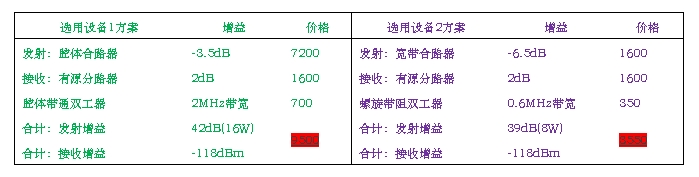

　　性价比表

　　以四信道40W摩托罗拉XIR R8200中继台为例

　　发射功率45.5dBm(设定36W满功率易烧坏)，接收灵敏度-116dBm(0.35uV)

　　室内覆盖说明：

　　用方案2比方案1节省费用5950元，方案1比方案2在发射增益上只增加3dB，只延长1/2馈杆80米。用所节省的费用，可采购25W干放1台(4200元)及3W 加强版干放1台，可获得发射增益89dB，接收增益100dB，可延长1/2馈杆1600米以上。

　　室外基站说明：

　　目前市场手持机功率一般在4~5W，如果基站功率也设在4~5W，那么发射距离远大于手持机上行距离。换句话说，基站功率一般在1~2W对等手持机4~5W距离。很多经销商为了增加距离，都是以提高基站发射功率为目标，其实是无用的，手持机能听到呼叫不到基站上，也等于增加成本。因此，在合路器的选择上，不要追求高功率低损耗的腔体合路器，而是应该低成本的宽带合路器，能带来20%以上利润。
