华为交换机的堆叠方法和注意事项

以华为S3700系列交换机为例：

一、华为S3700系列交换机堆叠方法

1、使用模块和线缆说明
堆叠时可以使用如下三种模块和线缆的组合：
（1）SFP光模块和光纤
（2）SFP电模块和网线
（3）专用堆叠线缆（SFP的堆叠模块和专用线缆整体连接，不是相互分离的）
2、交换机上相关配置说明
（1）各交换机版本一致；
（2）各交换机配置一致，建议清空交换机配置后重启设备；
（3）使能堆叠端口，即使用“fabric-port 堆叠端口号 enable”命令。如：
[H3C] fabric-port GigabitEthernet1/1/3 enable

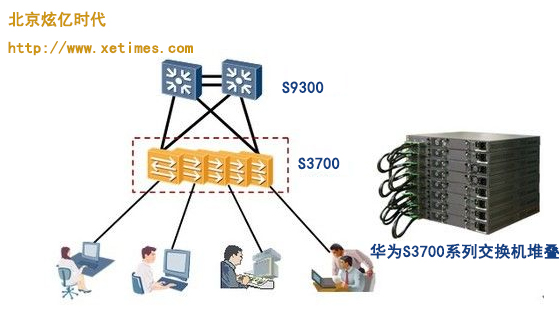

华为S3700系列交换机的堆叠注意事项

3、模块和线缆连接说明
    华为S3700交换机以前在设备前面板上带有上下箭头的接口才能用来进行堆叠，不带箭头的接口不能进行堆叠，现在升级到最新版本后，所有SFP接口都可进行堆叠，且新发货的华为3700系列交换机上没有了上下箭头的标识。
    需要注意的是，堆叠的SFP端口要成对使用，即使用1、2口或3、4口，不能使用1、3口或2、4口。详述如下：
    华为S3700系列以太网交换机有4个GigabitEthernet端口可以作为Fabric端口使用，这四个端口按端口序号分为两组，GigabitEthernet1/1/1与GigabitEthernet1/1/2为前组，GigabitEthernet1/1/3与GigabitEthernet1/1/4为后组。
     同一时刻只有一组端口可以实现Fabric端口功能。GigabitEthernet1/1/1和GigabitEthernet1/1/3分别为前后两组的UP备选Fabric端口，GigabitEthernet1/1/2和GigabitEthernet1/1/4分别为前后两组的DOWN备选Fabric端口。
    系统对两端设备所使用的Fabric端口分组没有限制，即本端使用前组Fabric端口，也可以连接到对端的后组Fabric端口，只要满足条件，即本端的UP口连接到对端的DOWN口或本端的DOWN口连接到对端的UP口，就可以正常建立Fabric连接。
    用户可以通过“fabric port”命令使能某端口的Fabric端口功能，同时此端口所在组成为Fabric端口组，组中另一个端口自动使能其备选的Fabric端口特性。例如，执行命令“fabric port GigabitEthernet1/1/1 enable”后，端口GigabitEthernet1/1/1成为堆叠UP端口，同时前组成为Fabric端口组，同组的GigabitEthernet1/1/2自动成为堆叠DOWN端口。
    当已经使能某个Fabric端口组的Fabric端口特性之后，如需要更换Fabric端口组，则必须要先关闭当前Fabric端口组的堆叠特性，再对另一组执行使能命令。否则系统会提示当前Fabric端口组正在使用，无法更换Fabric端口组。
二、华为S5700系列交换机堆叠方法
1、使用模块和线缆说明
堆叠时只能使用专用的堆叠模块和线缆。
2、交换机上相关配置说明
（1）各交换机版本一致；
（2）各交换机配置一致，建议清空交换机配置后重启设备；
3、模块和线缆连接说明
使用专用的堆叠线缆，将线缆上蓝色的一头连接在堆叠模块的蓝色接口上；将线缆上黄色的一头接在堆叠模块的黄色接口上。
三、华为S3700/5700系列交换机堆叠注意事项
1、堆叠特点概述
（1）支持多达8台设备堆叠；
（2）设备混合堆叠（指28口、52口、poe和非poe设备可以堆叠在一起）；
（3）多种堆叠拓扑支持：菊花链/环形；
（4）堆叠设备自动编号；
（5）动态成员加入/离开。
2、H3C与Quidway品牌的交换机不能混合堆叠；SI与EI系列设备也无法混合堆叠。
3、华为S3700系列交换机堆叠时，需使能堆叠口，即“fabric-port 堆叠端口号 enable”；而S5600系列交换机堆叠端口默认是使能的。
4、FLASH空间不足时，会导致IRF堆叠失败。
