光纤到户的光缆线路为什么要分成多个段落

日期:2019-07-18 点击:     关键词:光纤到户的光缆线路为什么要分成多个段落

2019-07-18

光纤的传输性能相较于传统网线优势非常大,并且近年来光纤的价格不断降低,越来越多的人使用光纤作为传输材料,几乎实现了“光纤到户”。在光纤到户的工程中,光缆线路往往要分为多个段落,这是为什么呢?一步到位不是速度更快么,下面就来了解一下相关的内容吧。

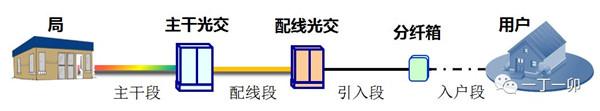

光纤到户(FTTH)的光缆线路从局至用户一般被分成主干段、配线段、引入段和入户段,如图1所示。



光纤到户的光缆线路为什么要分成多个段落

图1

一般来说,一条光纤链路经过的光缆段落越少,链路的安全性越高,为什么FTTH的光缆线路要分成这么多的光缆段落呢。

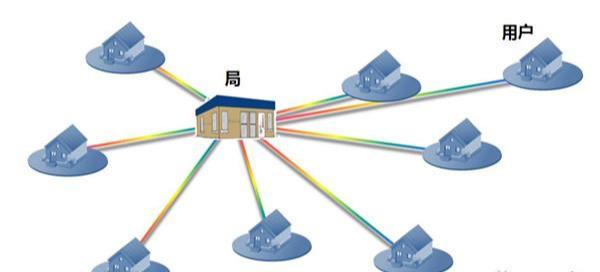

如果从局到用户的光纤链路只经过一个光缆段落(不计跳纤),也就是每个用户到局都有直接布放一条直达光缆,如图2,有什么问题呢?

光纤到户的光缆线路为什么要分成多个段落

图2

这里面主要有2方面的问题。(1)进局的光缆条数多,而一个局所能容许的进局光缆条数是有限的;(2)用户放装时布放光缆的距离较长,不便于放装。

受以上两方面的限制,这样的一个局最大能容许接入的用户数只有数十户,当然也就没有其应用场景了。

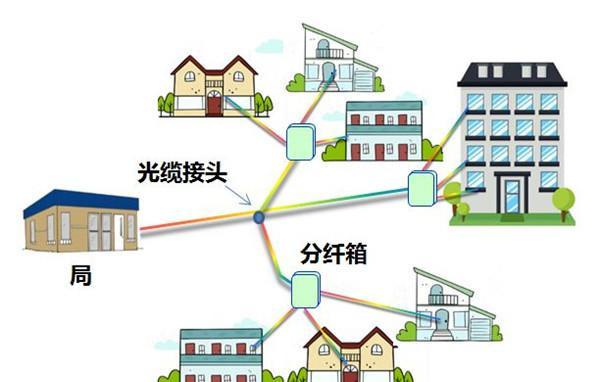

为解决以上问题,我们做2方面的改进,如图3:

(1)光缆出局采用大芯数光缆,再用光缆接头盒分歧成多条小芯数光缆;当然,一条光缆如果分歧点太多,会影响到光缆的寿命和传输指标。

(2)在用户较集中的地点设置分纤箱,作为工程和放装的分界点;用户放装时,只需要从分纤箱布放一小段光缆至用户。

光纤到户的光缆线路为什么要分成多个段落

图3

以一个局出局10条光缆、每条光缆设6~12个分纤箱、每个分纤箱放装8个用户估算,一个局的服务用户数为480~960户。此时,从局至用户的光缆线路已经变成了2个光缆段落:局~分纤箱、分纤箱~用户。由于光缆接头处,光纤的连接关系是固定的,且衰耗较小,一般不把光缆接头盒作为分段的起始点。

与图1相比,图2中局的服务用户数有数倍的提升,但容量依然太小;另外,用户的发展是动态的,若某个位置需要增加一个分纤箱,则需要从局开始重新布放光缆。

从图3和图2的对比可以看出,从减少出局光缆条数和便于放装角度来看,提升局的容量可通过在光缆上增加分歧点的方式实现。光缆的分歧点主要有光缆交接箱(以下简称“光交”)和接头盒2种。

通过光交可以使一条光缆分歧成多条光缆,可分歧的条数主要受光缆的敷设条件限制;各条光缆之间的连接关系是灵活的,但会增加活动连接的损耗,并增加了纤芯管理的难度。

光缆通过接头盒可分歧的数量较少,一般不超过6条(1分5)。接头盒的两侧一般会有光缆的余留,如果一个接头盒分歧的光缆条数比较多,会使光缆显得比较凌乱、不美观,如图4所示;所以,一般情况下,一个光缆接头盒分歧光缆的条数会控制在4条(1分3)以内。

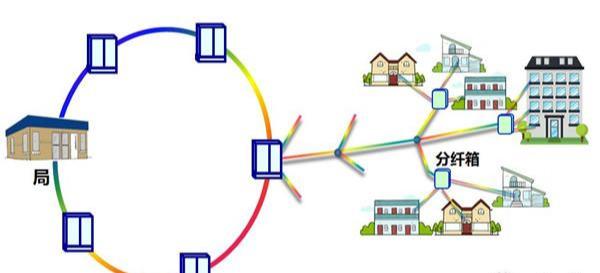

在图3的基础上增加了光缆交接箱后,从局至用户的光缆网结构如图5所示。以一个交接箱成端10条引入光缆、每条引入光缆设6~12个分纤箱、每个分纤箱放装8个用户估算,一个交接箱的服务用户数为480~960户。

光纤到户的光缆线路为什么要分成多个段落

图5

那么一个局能设置多少个光交呢?以一个局出局10条光缆、每条光缆平均连接3个光交估算,可以设置30个光交。这样,一个局的容量约:14400~28800户;这么大的容量基本就能满足大多少场景的需求了。

工程建设总会受到建设条件的限制,譬如,如果光缆网络要覆盖一个住宅小区,则光交最好设置在小区内,但在进行一个局的主干光缆建设时,绝大部分小区物业都不会允许在他们的小区进行施工,而等到市场部门和某个小区谈判好工程建设条件时,主干光缆工程早就完成了。

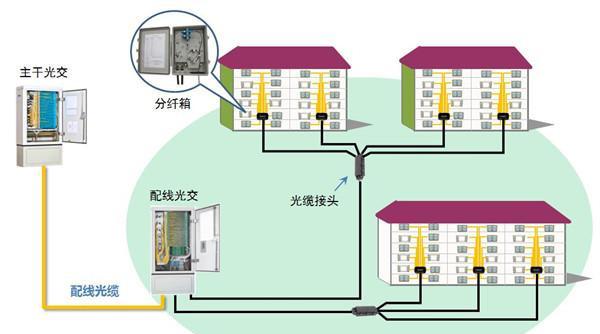

城市里的住宅小区、商务楼宇、其他聚类市场等对工程建设的需求是不确定的,而主干光缆的建设又是必须在一定时间(一般在2~3个月)内要完成。为解决这一矛盾,在主干光缆建设时,把主干光交设置在距离潜在用户群较近、方便光缆布放、具备安装条件的地点。在住宅小区、商务楼宇、其他聚类市场具备建设条件时,在这些地点安装配线光交,并布放从主干光交~配线光交的配线光缆进行联络,如图6所示。这样,从局至用户的光缆线路就被分成如图1所示的:主干段、配线段、引入段和入户段。

光纤到户的光缆线路为什么要分成多个段落

图6

配线光交的设置,可以是局所能覆盖的用户数进一步提升。那么一个主干光交下面可以带几个配线光交呢?老丁头认为5~10个是合适的;如果只带2~3个配线光交,还不如把主干光交改成接头盒呢。

当前,光纤到户(FTTH)的光缆线路从局至用户主要是如图1的4段结构,但我们也应该看到,光缆分段太多,会使光纤链路的质量变差,使光纤链路的连接关系变得复杂。

主干光交和配线光交的分设,主要是为了解决主干光缆和引入光缆的建设时机不同的问题,在建设时机不受影响的场景,譬如当一个局的覆盖范围属于同一乡镇或同一个住宅区时,分开设置主干光交和配线光交并没有什么意义。
