厂区综合布线方案

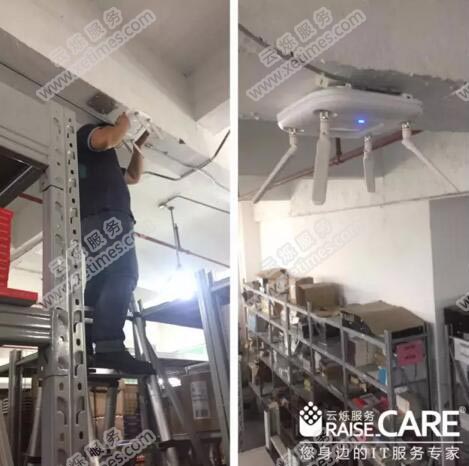

　　厂区综合布线方法：在机房放置三层交换机等核心层设备，使用光纤连接到各个建筑物，在各建筑物根据信息点的多少放在汇聚及接入层交换机，使用双绞线连接到各信息点。接入层交换机也可以采用无线设备实现无线接入。

　　综合布线系统应是开放式结构，应能支持电话及多种计算机数据系统，还应能支持会议电视、监视电视等系统的需要。

　　综合布线系统可划分成6个子系统：

　　工作区子系统。

　　水平干线子系统。

　　垂直干线子系统。

　　设备间子系统。

　　管理子系统。

　　建筑群子系统。

　　整个建筑的综合布线系统是将各种不同组成部分构成一个有机的整体，而不是像传统的布线那样自成体系，互不相干，也很难互通。图4-7表示出了楼宇综合布线系统的结构。

　　1.工作区子系统

　　工作区子系统又称为服务区子系统(Work Area Subsystem)，它是由RJ-45跳线与信 息座所连接的设备(终端或工作站)组成的。其中，信息座有墙上型、地面型、桌上型等 多种。

　　在进行终端设备和I/O连接时，可能需要某种传输电子装置，但这种装置并不是工作区子系统的一部分。例如，调制解调器，它能为终端与其他设备之间的兼容性传输距离的延长提供所需的转换信号，但不能说是工作区子系统的一部分。

　　工作区子系统中所使用的连接器必须具备有国际ISDN标准的8位接口，这种接口能接收楼宇自动化系统所有低压信号以及高速数据网络信息和数码声频信号。工作区子系统设计时要注意如下要点：

　　(1)从RJ-45插座到设备间的连线用双绞线，一般不要超过5m。

　　(2)RJ-45插座必须安装在墙壁上或不易碰到的地方，插座距离地面30cm以上。

　　(3)插座和插头(与双绞线)不要接错线头。

　　2.水平干线子系统

　　水平干线子系统(Horizontal Subsystem)也称为水平子系统。水平干线子系统是整个布线系统的一部分，它是从工作区的信息插座开始到管理间子系统的配线架。结构一般为星状结构，它与垂直干线子系统的区别在于：水平干线子系统总是在一个楼层上，仅与信息插座、管理间连接。在综合布线系统中，水平干线子系统由4对UTP(非屏蔽双绞线)组成，能支持大多数现代化通信设备，如果有磁场干扰或信息保密时可用屏蔽双绞线。在高宽带应用时，可以采用光缆。

　　从用户工作区的信息插座开始，水平布线子系统在交叉处连接，或在小型通信系统中的以下任何一处进行互联：远程(卫星)通信接线间、干线接线间或设备间。在设备间中，当终端设备位于同一楼层时，水平干线子系统将在干线接线间或远程通信(卫星)接线间的交叉连接处连接。在水平干线子系统的设计中，综合布线的设计必须具有全面介质设 施方面的知识，能够向用户或用户的决策者提供完善而又经济的设计。设计时要注意如下要点：

　　(1)水平干线子系统用线一般为双绞线。

　　(2)长度一般不超过90m。

　　(3)用线必须走线槽或在天花板吊顶内布线，尽量不走地面线槽。

　　(4)用3类双绞线可传输速率为16Mb/s，用5类双绞线可传输速度为100Mb/s。

　　(5)确定介质布线方法和线缆的走向。

　　(6)确定距服务接线间距离最近的I/O位置。

　　(7)确定距服务接线间距离最远的I/O位置。

　　(8)计算水平区所需线缆长度。
