网络设备中三层交换机具有网络层的功能，相当于交换机和路由器的结合，利用三层交换机实现不同VLAN的PC之间进行通信。三层交换机怎么设置VLAN间路由?

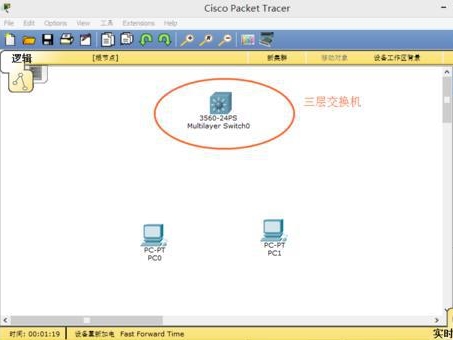

　　1、首先打开思科模拟器软件，找出一台三层交换机和两台PC，如下图所示：

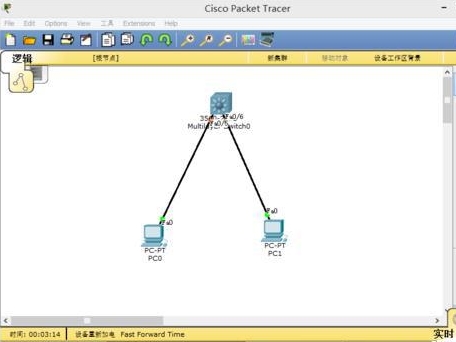

　　2、将三层交换机和两台PC用直通线连接起来，如下图所示：

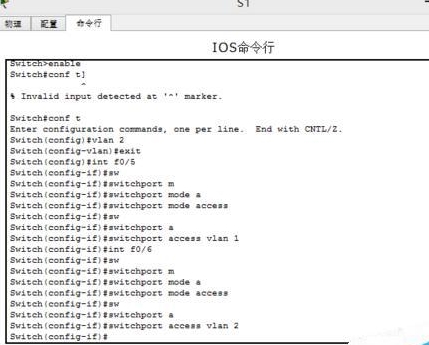

　　3、在三层交换机上划分VLAN，命令是：

　　复制内容到剪贴板

　　Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/5Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 1Switch(config-if)#int f0/6Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 2

　　如下图所示：

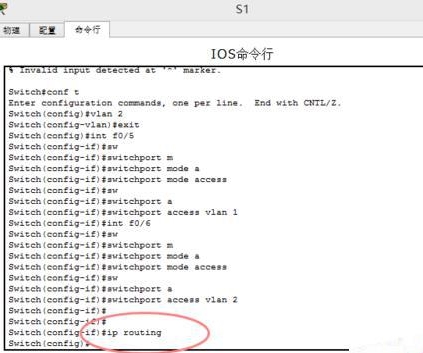

　　4、开启三层交换机的三层交换路由功能，命令是：ip routing，如下图所示：

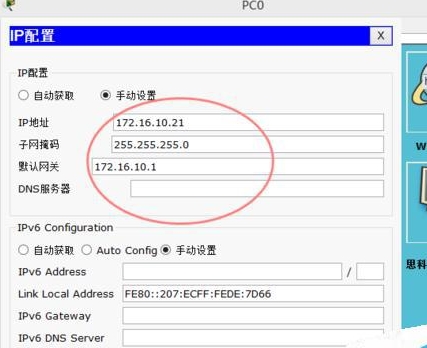

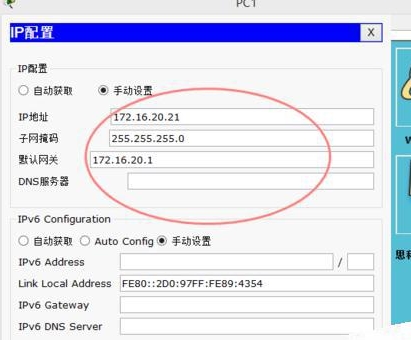

　　5、给PC配置IP地址和网关，如下图所示：

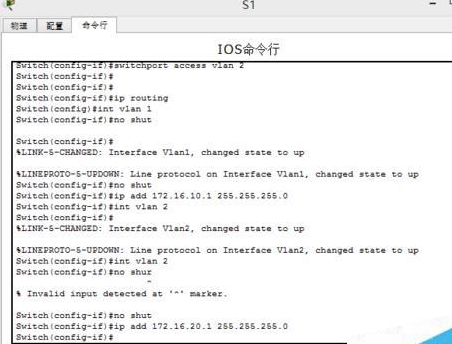

　　6、进入三层交换机里面配置VLAN，命令是：

　　复制内容到剪贴板

　　Switch(config)#int vlan 1Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.10.1 255.255.255.0Switch(config-if)#int vlan 2 Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.20.1 255.255.255.0

　　如下图所示：

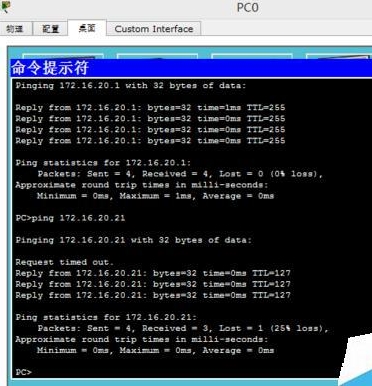

　　7、利用ping命令对PC之间进行通信测试，可以ping通的结果如下图所示：

　　注意事项：

　　1、配置PC时一定要让它们处于不同IP和网关。

　　2、配置三层交换机的VLAN，要让它们的VLAN为PC之间的网关，切记，这很重要。

　　3、三层交换机一定要开启路由功能，命令是“ip routing"。

　　4、配置三层交换机一定要在全局模式下配置。
