随着高清摄像机的使用越来越多，如何选择合适的、满足监控整体网络架构性能的交换机也成了在高清监控系统前期方案制定、项目报价中有着很重要的作用。一个合适的交换机，不仅能够发挥监控网络应有的功能并能够有效减少资源的浪费。

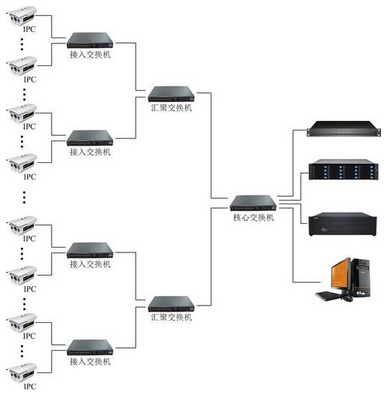

　　监控网络有三层架构方式：核心层、汇聚层、接入层。

　　高清网络视频监控与模拟视频监控相比，用双绞线取代了同轴电缆，而双绞线的传输又依赖于交换机，那么在高清网络视频监控项目中交换机应如何选择?

　　首先，从高清网络视频监控项目包含多少个点的角度来选择：

　　1)对于8个点以内的小型监控工程，可采用普通的8口百兆交换机，TP-LINK，D-LINK、斐讯等普通品牌的就可以，一百块左右的价格，如果预算允许，选择思科、华三或华为的效果会更佳。

　　2)对于16个点以内的小型监控工程，使用百兆口与硬盘录像机连接，会导致带宽不足，造成视频监控画面卡顿，需使用全千兆交换机或带千兆上传口的交换机。普通品牌的全千兆交换机价格也不高，几百块钱就能买得到。

　　3)对于50个点的中小型监控工程，仅仅采用一台交换机将无法满足工程的需求，此时需要交换机级联。该类型工程可采用两层级联，即接入层和核心层，通过交换机级联将50个点工程划分成多个类似于8个点以内的小型监控工程。接入层可采用普通百兆交换机，核心层必须采用全千兆交换机。

　　4)对于50-100个点的中型监控工程，可以考虑采用交换机三层级联，即接入层，汇聚层，核心层。接入层采用普通百兆交换机，汇聚层采用带千兆上传口的交换机，而核心层必须采用全千兆交换机。该核心层交换机必须保证充足的背板带宽与包转发率。建议选择华三华为等一线品牌。

　　5)对于200个点以内的中大型监控工程，同样采用交换机三层级联架构。接入层和汇聚层配置与100个点的中型监控工程类似，唯一区别在于核心层全千兆交换机的选择，此处建议选择三层全千兆核心交换机，可网管，可划分VLAN。

　　6)对于200个点以上的大型视频监控工程项目，交换机的选择更加至关重要，如果选择不当，将导致监控中心画面卡顿，影响观看效果。该类型工程汇聚层和核心层建议采用同一品牌产品，为保证视频流畅性，核心层采用三层万兆核心交换机。

　　其次，从监控摄像机的功能参数来选择交换机：

　　以选用720P的摄像机为例，分别选择对应交换机。 前端20路720P接入1个接入层交换机。

　　接入层交换机的选择：

　　条件1： 摄像机玛流：4.5Mbps,20个摄像机就是20*4.5=90Mbps，也就是说，接入层交换机上传端口必须满足90Mbps/S的传输速率要求，考虑到交换机实际传输速率(通常为标称值的30%，100M的也就30 M左右，)，所以接入层交换机应选用具有1000M上传口的交换机。

　　条件2： 交换机的背板带宽，如选择24口交换机，自带二个1000M口，总共26口，则接入层的交换机背板带宽要求为：(24*100M*2+1000*2*2)/1000=8.8Gbps的背板带宽。

　　条件3： 包转发率：一个1000M口的包转发率为1.488Mpps/s, 则接入层的交换机交换速率为：(24*100M/1000M+2)*1.488=6.55Mpps/S。

　　通常我们将满足条件2和3的交换机称之为线速交换机 ，如H3C S1026T 就满足线速交换能力，具有24个100M端口，2个1000M电口。

　　根据以上条件得出： 当有20路720P摄像机接入一个交换机是，此交换机必须具有1个1000M上传口，20个以上的100M接入端口。

　　汇聚层交换机的选择：

　　总共5个H3C S1026T交换机接入，那么汇聚层的流量：90*5=450Mbps/S,那么汇聚层的上传端口必须是1000M以上的。

　　如果5个IPCAM接入一个交换机，我们一般情况下是使用一个8口交换机，那么这个8口交换机是否满足要求? 那么我们至少计算这个交换机3个方面的能力。

　　1.背板带宽： 端口数*端口速度*2=背板带宽 , 8*100*2=1.6Gbps/S。

　　2.包交换率： 端口数*端口速度/1000*1.488Mpps=包交换率，8*100/1000*1.488=1.20Mpps/S,有些交换机的包交换率有时计算出不能达到此要求，那么就是非线速交换机，当进行大容量数量吞吐时，易造成延时。

　　3.级联口带宽： IPCAM的码流*数量=上传口的最小带宽，4.5*5=22.5Mbps/S,通常情况下，当IPCAM带宽超过45Mbps时，建议使用1000M级联口。当满足以上能力的交换机就是合适的交换机。
