一般来说，一条光纤链路经过的光缆段落越少，链路的安全性越高，为什么FTTH的光缆线路要分成这么多的光缆段落呢。

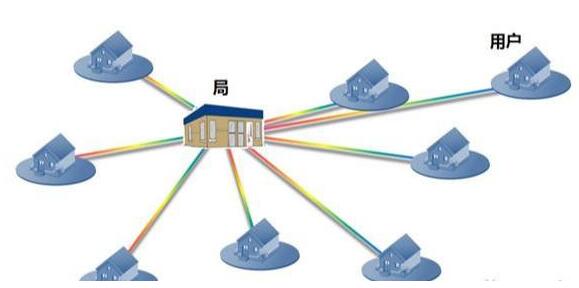

如果从局到用户的光纤链路只经过一个光缆段落（不计跳纤），也就是每个用户到局都有直接布放一条直达光缆，如图2，有什么问题呢？



图2



这里面主要有2方面的问题。（1）进局的光缆条数多，而一个局所能容许的进局光缆条数是有限的；（2）用户放装时布放光缆的距离较长，不便于放装。



受以上两方面的限制，这样的一个局最大能容许接入的用户数只有数十户，当然也就没有其应用场景了。

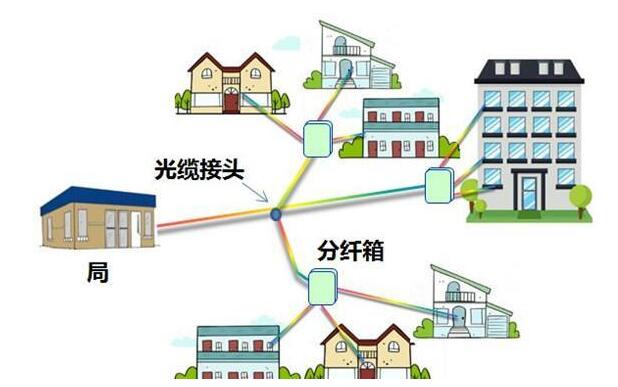

为解决以上问题，我们做2方面的改进，如图3：



（1）光缆出局采用大芯数光缆，再用光缆接头盒分歧成多条小芯数光缆；当然，一条光缆如果分歧点太多，会影响到光缆的寿命和传输指标。



（2）在用户较集中的地点设置分纤箱，作为工程和放装的分界点；用户放装时，只需要从分纤箱布放一小段光缆至用户。



图3



以一个局出局10条光缆、每条光缆设6～12个分纤箱、每个分纤箱放装8个用户估算，一个局的服务用户数为480～960户。此时，从局至用户的光缆线路已经变成了2个光缆段落：局～分纤箱、分纤箱～用户。由于光缆接头处，光纤的连接关系是固定的，且衰耗较小，一般不把光缆接头盒作为分段的起始点。



与图1相比，图2中局的服务用户数有数倍的提升，但容量依然太小；另外，用户的发展是动态的，若某个位置需要增加一个分纤箱，则需要从局开始重新布放光缆。



从图3和图2的对比可以看出，从减少出局光缆条数和便于放装角度来看，提升局的容量可通过在光缆上增加分歧点的方式实现。光缆的分歧点主要有光缆交接箱（以下简称“光交”）和接头盒2种。



通过光交可以使一条光缆分歧成多条光缆，可分歧的条数主要受光缆的敷设条件限制；各条光缆之间的连接关系是灵活的，但会增加活动连接的损耗，并增加了纤芯管理的难度。

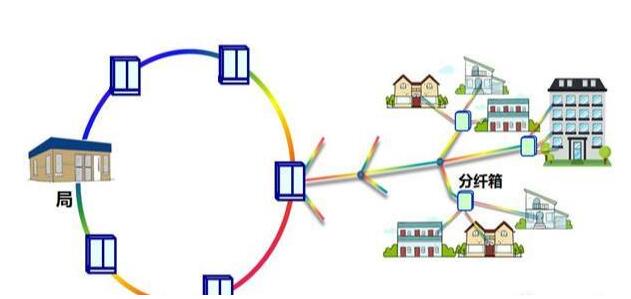

光缆通过接头盒可分歧的数量较少，一般不超过6条（1分5）。接头盒的两侧一般会有光缆的余留，如果一个接头盒分歧的光缆条数比较多，会使光缆显得比较凌乱、不美观，如图4所示；所以，一般情况下，一个光缆接头盒分歧光缆的条数会控制在4条（1分3）以内。



在图3的基础上增加了光缆交接箱后，从局至用户的光缆网结构如图5所示。以一个交接箱成端10条引入光缆、每条引入光缆设6～12个分纤箱、每个分纤箱放装8个用户估算，一个交接箱的服务用户数为480～960户。

图5



那么一个局能设置多少个光交呢？以一个局出局10条光缆、每条光缆平均连接3个光交估算，可以设置30个光交。这样，一个局的容量约：14400～28800户；这么大的容量基本就能满足大多少场景的需求了。



工程建设总会受到建设条件的限制，譬如，如果光缆网络要覆盖一个住宅小区，则光交最好设置在小区内，但在进行一个局的主干光缆建设时，绝大部分小区物业都不会允许在他们的小区进行施工，而等到市场部门和某个小区谈判好工程建设条件时，主干光缆工程早就完成了。

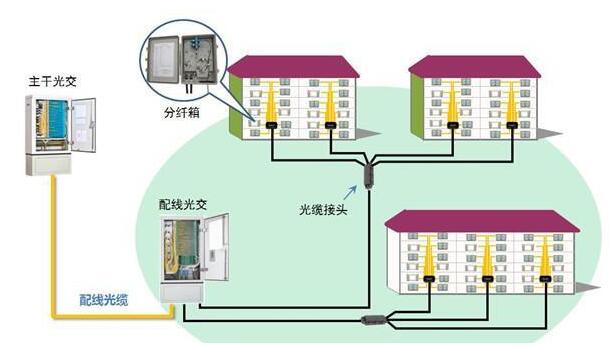

城市里的住宅小区、商务楼宇、其他聚类市场等对工程建设的需求是不确定的，而主干光缆的建设又是必须在一定时间（一般在2～3个月）内要完成。为解决这一矛盾，在主干光缆建设时，把主干光交设置在距离潜在用户群较近、方便光缆布放、具备安装条件的地点。在住宅小区、商务楼宇、其他聚类市场具备建设条件时，在这些地点安装配线光交，并布放从主干光交～配线光交的配线光缆进行联络，如图6所示。这样，从局至用户的光缆线路就被分成如图1所示的：主干段、配线段、引入段和入户段。





图6



配线光交的设置，可以是局所能覆盖的用户数进一步提升。那么一个主干光交下面可以带几个配线光交呢？老丁头认为5～10个是合适的；如果只带2～3个配线光交，还不如把主干光交改成接头盒呢。



当前，光纤到户（FTTH）的光缆线路从局至用户主要是如图1的4段结构，但我们也应该看到，光缆分段太多，会使光纤链路的质量变差，使光纤链路的连接关系变得复杂。



主干光交和配线光交的分设，主要是为了解决主干光缆和引入光缆的建设时机不同的问题，在建设时机不受影响的场景，譬如当一个局的覆盖范围属于同一乡镇或同一个住宅区时，分开设置主干光交和配线光交并没有什么意义。
