北京炫亿时代关于弱电布线工程的线缆数量的计算，一直是施工人员困扰的问题。有哪些参考方法？基本估算怎么核算的？精确计算又有什么方法呢？下面就为大家一一解答。

一、辅材的计算



1、统计信息点数，包括各房间和机房，填入点位分布表中；



2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。



3、确定路由的走向；



4、确定各处桥架的型号和长度。计算方法：(长×宽)×0.4/28，结果为信息点数，常用标准桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需要定做。



注：如果分支路由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。



5、ø25和ø20管的计算(通常ø25可以布6根线，ø20可以布4根线)。计算时，以ø20为准，平均某一信息点从桥架到终端需要ø20的长度，如为A，那么就可以计算出所有信息点需要ø20的长度了，即B=A×(总点数/4)，而实际在工程中，ø20=2/3×B，ø25=1/3×B。



6、角钢(30×30)的计算。角钢的长度=30cm×(桥架的总长m/1.5m)，即每根角钢的平均长度为30cm，每隔1.5m的距离就需要一根角钢。



7、龙骨(75×45)的计算。龙骨的长度=70cm×(总点数/2)，即每根龙骨的长度为70cm，通常布置为双口面板。



8、龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的计算。=总辅料价格×10%



9、底盒(86×86)的计算。底盒的数量=总点数/2

二、设备材料的计算



（1）、线缆的计算：

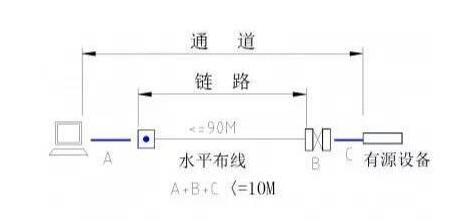

1、 L = 1.1 × (LMAX(最大）+ LMIN（最小）) / 2 + 6



2、H = C × (1+2+3+N-1) + (N-1) × (12+12)



3、本工程使用线缆箱数：



一箱网线可布置的信息点数量 n =305 / L ( n 取整数，省去小数点后面的数字)



所有信息点需要电缆箱数 = 数据点总数量 / n



其中，1、L为平均每个信息点用线量，LMAX为最远的信息插座离楼层管理间的距离， LMIN为最近的信息插座离楼层管理间的距离，6为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差等因素)，其中10%为备用余量。2、H为总用光纤长度，C为楼层高度，N为楼层，12为端对容差（主要考虑施工光纤溶接和走线长度，因两端都需要熔接即为12+12）。3、n为一箱网线可布置的信息点数量，305m为平均每箱电缆的长度。





如果有子配线间，则应该分别计算，公式是一致的。即：中心机房覆盖信息点所需的线缆数量+子配线间覆盖信息点所需的线缆数量+子配线间到中心机房级联线所需的线缆数量。



还有一点请注意网线的数量一般为300米左右，不到305米，如果这个工程线缆数量比较大的时候，这个也有考虑。比如穿线设备端预留的线缆长度，也要综合考虑，这个也会根据您的施工队伍的整体施工工艺来判断。



2、模块的计算。



1、双口面板的数量：总点数/2；



2、48口配线架的计算。总点数/48，如果有子配线间应分别计算，即各自覆盖的信息点数/48，然后相加，4U；



3、线管理器的计算。48口配线架不需要线管理器(自带)，主要是给交换机，如有子配线间应分别计算。1U；



4、机柜跳线(2m)。从配线架跳接到交换机的跳线+交换机之间的级联线。



5、工作站的跳线。总点数的数量；



6、RJ45头。(机柜跳线+工作站跳线)×2×1.1；



7、RJ45头护套。为RJ45头的数量；



8、三类大对数的数量。从弱电井通过桥架到机房的距离+富裕量(大一些，因为大对数不能连接的)；



9、110DW2-100FT配线架(2U)。一个为100对；



10、110过线槽。与110配线架的数量一致；



11、110背板(4U)。为：110DW2-100FT配线架数量/2；



12、110C4连接块(每包10个)。



110DW2-100FT配线架为100对，即100部电话，它由四部分组成，每一部分为25对，即由5个C4连接块和1个C5连接块组成(5×4+1×5=25)，也就是说，100对大对数需要20个C4连接块和4个C5连接块。



13、110C5连接块(每包10个)。同前；



14、电话跳线(盘/100米)。每根电话跳线需要1.5米。



15、RJ11头。有电话的数量决定，如200部电话(200对大对数)需要200个RJ11头(另一端直接打在RJ11配线架上)；



16、电话柜(200回)。根据电话点数决定；

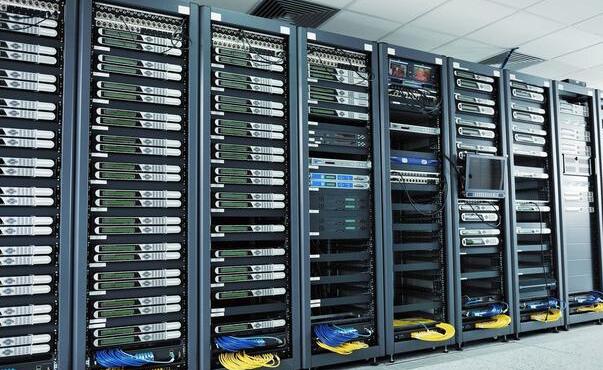

17、机柜(42U，24U)。计算48口配线架、线管理器，RJ11配线架、交换机、服务器等的高度(U)；




三、光纤的配置



说明：二层有一中心机房，另外有一子配线间，是4和7层还各有一个子配线间，3个子配线间各放置6芯室内多模光纤。



模接方式：需要光纤耗材和ST多模光纤连接器；



熔接方式：需要单芯片多模ST尾纤，不需要光纤耗材和ST多模光纤连接器。



四、如何更精准的计算线缆的数量



首先计算线缆的数量应该根据施工图来计算，我们干工程按图施工，图纸核算才是整个工程预算的基本。拿到施工图纸了，一般要按照图纸对照现场的桥架走向，是不是符合图纸的设计，确定了桥架的走向，主线路基本确定。



再者就是计算从桥架引出的线缆，桥架引出的线缆一般都会做管，做管一般有两种方式：一种线管吊装，一种沿顶板安装。



吊装施工线缆和管材的计算比较简单，就是按照图纸计算，在最后的设备端预留30cm-100cm不等，看你最后的安装设备及设备位置。沿顶板安装线缆和管材一定要看一下，是不是要过梁，这个就不能按照图纸计算了，要综合考虑现场施工的条件，计算线缆和管材的数量。



还有就是关于垂直部分和水平部分的计算，尤其在是在弱电井内的线缆计算，首先要看楼层高度，再者就是弱电井设备安装位置距离桥架的距离，综合考虑，综合计算。



总之，计算线缆的数量，一部分根据图纸，一部分根据现场，一部分根据经验，一部分根据施工队伍。
