华为交换机的堆叠技术
发布时间:2015-07-17 浏览量:
一、华为交换机堆叠配置连接方法:
首先要明确一点的是堆叠需要专门的堆叠线,即堆叠电缆。一般在购买交换机时如果设备支持堆叠,会配备1米长或50厘米长的专业堆叠线缆以及相应的堆叠模块或堆叠卡的。
◆第一步:我们将堆叠模块和堆叠卡包装拆除,将堆叠线展开。
◆第二步:一般来说可堆叠交换机的后背板都提供多个插槽,我们可以将堆叠模块或堆叠卡安装在这些插槽上。如果你要堆叠多个交换机的话,那么只能有一台交换机安装堆叠模块,这个模块负责管理堆叠中的所有交换机。

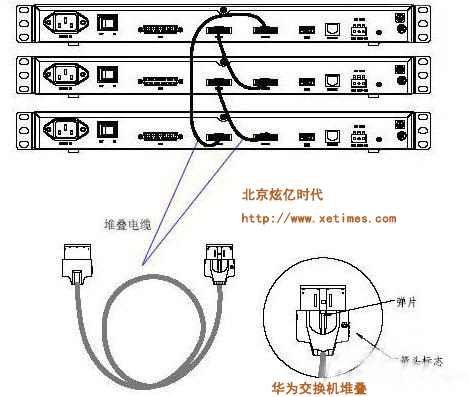

◆第三步:将随机所附堆叠电缆的一端插入上面一台交换机堆叠模块的"DOWN"端口,另一端插入下面一台交换机堆叠模块的"UP"端口。重复这一步骤,从最上面一台交换机的"DOWN"端口到最下面一台交换机的"UP"端口形成一个简单的链。
◆小提示:交换机堆叠是通过厂家提供的一条专用连接电缆,从一台交换机的"UP"堆叠端口直接连接到另一台交换机的"DOWN"堆叠端口。以实现单台交换机端口数的扩充。一般交换机能够堆叠4~9台。
二,堆叠设置方法:
接下来我们以华为3COM公司的交换机设备为例讲解如何将三台交换机进行堆叠。
◆网络拓扑图:(如图1)
华为交换机堆叠配置网络拓扑图
本次网络的拓扑结构是三台交换机连接到一起,依次为A交换机,B交换机和C交换机。交换机A是主交换机,他通过G1/1接口连接B交换机的G1/1接口,通过G2/1连接C交换机的G1/1。所有G端口都设置为VLAN 100。这个A交换机作为主交换机完全是网络管理员自己选择的,实际上我们可以随意的将ABC中的任何一个选择为主交换机,大家根据实际情况选择即可。
◆IP地址与Trunk设置:
首先将网络的管理VLAN设置为VLAN100,管理地址网段为100.1.1.0/28。然后将所有互连端口设置为Trunk端口,容许所有VLAN以及管理VLAN 100的通过。
◆堆叠设计:
选择交换机A作为主堆叠交换机,使用堆叠方式对交换机B和交换机C进行管理。
◆交换机A设置:
vlan 100//建立VLAN100。management-vlan 100//默认情况下堆叠管理默认使用VLAN1作为管理VLAN,可以通过management-vlan命令来修改交换机在堆叠管理中,上面的命令是把VLAN 100设置为管理VLAN。interface gigabitethernet 1/1//进入堆叠端口G1/1。port link-type trunk//将G1/1端口设置为TRUNK端口。port trunk permit vlan 100//容许VLAN100通过此TRUNK端口。interface gigabitethernet 2/1//进入堆叠端口G2/1。port link-type trunk//将该端口也设置为trunk端口。port trunk permit vlan 100//容许管理VLAN 100通过此trunk端口。stacking ip-pool 100.1.1.1 16//设置堆叠管理使用的IP地址范围,这样以后就可以通过100.1.1.1来登录和管理堆叠了。stacking enable//建立堆叠。
◆交换机B与交换机C设置:
在交换机B与C上的设置与A类似,也是首先建立VLAN 100,然后将与A连接的G端口设置为trunk端口,接下来容许各个VLAN以及管理VLAN 100通过。
◆启用华为交换机堆叠配置:按照上面的步骤设置完堆叠就可以正常启用了,我们在主交换机上使用stacking num命令登录到从堆叠交换机上。通过在从交换机上通过quit命令退回到主交换机设置界面
三,华为交换机堆叠配置结果:
当多个交换机连接在一起时,其作用就像一个模块化交换机一样,堆叠在一起交换机可以当作一个单元设备来进行管理。一般情况下,当有多个交换机堆叠时,其中存在一个可管理交换机,利用可管理交换机可对此可堆叠式交换机中的其他“独立型交换机”进行管理。可堆叠式交换机可非常方便地实现对网络的扩充,是新建网络时最为理想的选择。
相应的堆叠后的多台交换机更加成为一个整体,我们可以把多台堆叠起来的交换机视为一个整体来进行管理,也就是说,堆叠中所有的交换机从拓扑结构上可视为一个交换机。堆栈在一起的交换机可以当作一台交换机来统一管理。
交换机堆叠技术采用了专门的管理模块和堆栈连接电缆,这样做的好处是,一方面增加了用户端口,能够在交换机之间建立一条较宽的宽带链路,这样每个实际使用的用户带宽就有可能更宽(只有在并不是所有端口都在使用情况下)。另一方面多个交换机能够作为一个大的交换机,便于统一管理。
在实际使用操作中我们可以只在主交换机上进行配置,查看端口时也会清晰的看到所有交换机的所有端口。也就是说外观上看是多台交换机,但是从逻辑上讲已经成为了一个整体(一台交换机)。
当然堆叠连接和设置方法各个厂商都有很大区别,本文是以华为公司的交换机进行讲解的,其他厂商交换机的堆叠方法还请各位读者参考设备对应的帮助手册,不过在连接和设置步骤上和本文雷同,可以参考本文进行操作。
四,华为交换机堆叠配置总结:
综上所述
华为交换机堆叠配置的好处是很多的,如果你有机会可以通过堆叠连接多个交换机的话,就一定要使用这种稳定高性能的方式。相信他带来的好处会让网络管理员的工作更加轻松,减少了因为网络负载过大出现断路事故的发生
