思科SX20视频会议解决方案

时间：2014-09-10

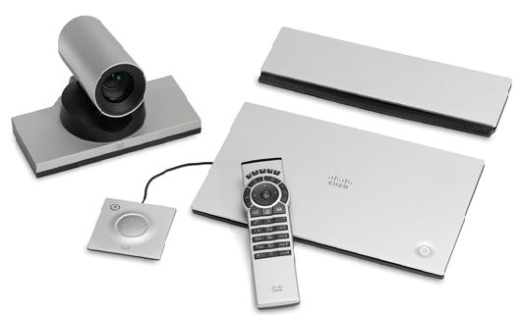

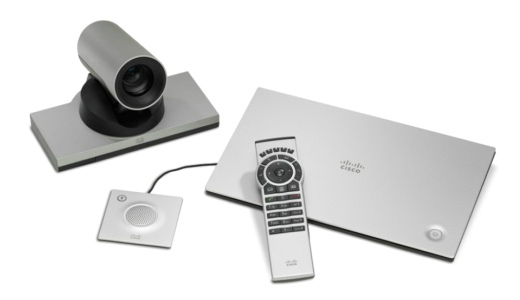

       Cisco TelePresence SX20是集时尚轻巧外观与强大功能与一体的视频通信系统。SX20 是业界第一款支持1080P 60帧的视会议终端产品。同时还具有内置多点选项及4倍变焦与12倍变焦两种镜头选择，确保用户以最合适的价格来适应房间与功能的需求。


主要特色：

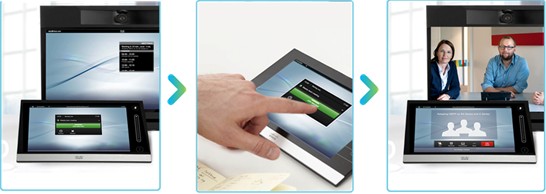

1、支持inTouch
SX20可以选配inTouch作为控制方式，不仅使视频通信系统更加美观时尚，同时能够以更直观的方式实现对联系人、会议、摄像头的全方位控制。
炫亿时代

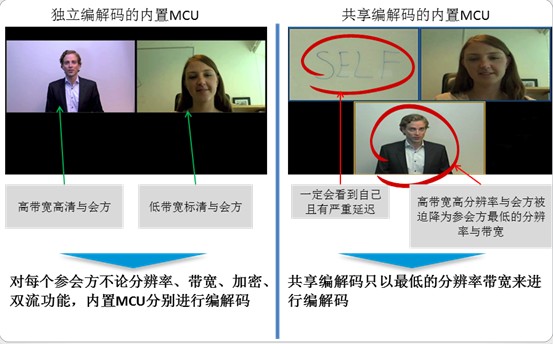

2、全编全解内置MCU：
全编全解内置4方MCU，满足用户灵活建立小型会议的需求，每个参会方可以自主调节分屏方式，以不同分辨率、带宽、加密均不会对其他参与方产生影响。

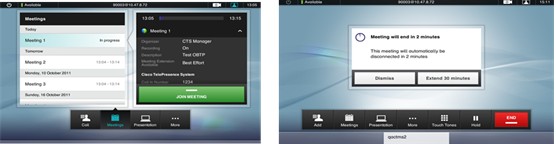

3、支持一键会议（OBTP）
一键加入会议，可直观查看会议信息及一键延长会议，使会议室预约及会议召开井然有序。
xetimes.com

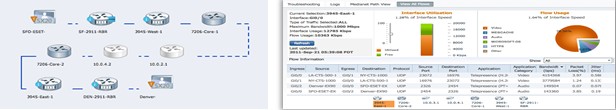

4、支持MediaNet
思科Medianet技术，能够帮助SX20实现自动设备配置、网络故障排错及性能优化。

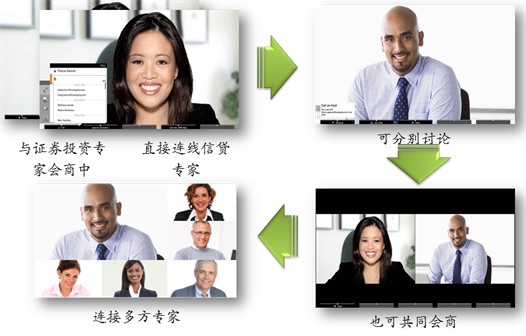

5、支持思科Multiway技术
Multiway是业界唯一一种使用户可自主召开多方会议的技术，使用简便、灵活。


应用场景：
SX20具有非常灵活的部署方式，可伴随用户的成长而不断适应高质量通信的需求，保证用户在优良体验的同时，简化部署，提供极大的投资保护。可以按照用户规模部署设备：
1、小型企业准高清会议：
用户通信需求≤4方，可以使用1*SX20+n*C20SD（n≤3），此种模式可以在投资最小的情况下召开准高清会议。可通过License升级至1080P会议。
炫亿时代

2、小型企业全高清会议
用户通信需求≤4方，可以使用4*SX20，此种模式可以在全网召开1080P会议。


3、中型企业全高清会议
中型企业通信需求>4方时，可以选配相应端口数的高清MCU，进行1080P全高清会议。

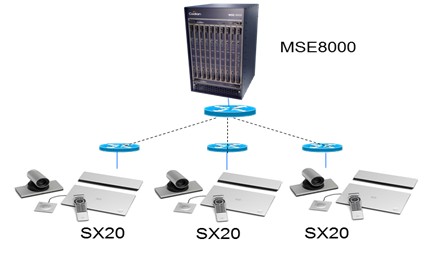

4、大型企业全高清会议
超大型企业组建视频网时，可以使用MSE8000 MCU。
技术参数
思科SX20外观小巧，便于安装。小巧的机身，同时不仅具备了与思科C系列1080P高清终端相同的通信能力，还支持高清1080 60帧超流畅全高清特性。
思科SX20提供多种高清标准，在不同带宽均可实现全高清的视频体验： 720P 30帧/秒、720P 60帧/秒、1080P 30帧/秒、1080P 60帧/秒
炫亿时代

同时，思科SX20还支持标清分辨率下的16 :9图像分辨率，在不同带宽下的最佳图像质量。相比较传统4 :3图像显示格式，16 :9显示格式提供更宽广的视角，更佳的图像体验。
思科SX20提供多种宽屏分辨率，包括标清和高清：
w288p（512×288像素）
w448p（768×448像素）
w576p（1024×576像素）
720P（1280×720像素）
1080P（1920×1080像素）
值得一提的是，在384Kbps带宽下，通过思科的SX20，用户即可实现相比较于传统4 :3 CIF图像质量的较大提升。

炫亿时代

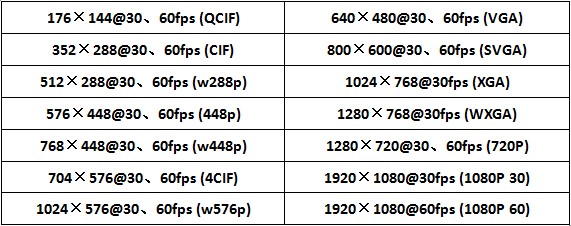

思科SX20提供多种的实时视频分辨率，充分满足用户需求：


综上，思科SX20不仅仅提供清晰传神的1080P视频体验，而且提供60帧下的最运动图像质量。

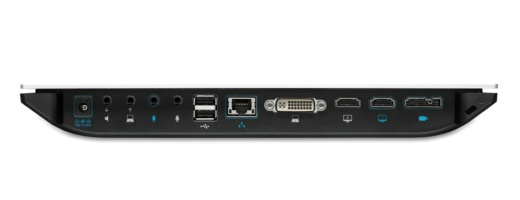

1、丰富的端口
思科SX20作为中小型会议室1080P高清编解码器，同时支持丰富的视音频输入输出端口，可满足用户连接多种外围设备的需求。


  • 数字视频接口 HDMI/DVI-I
  • 支持1080P/720P 高清HD显示
  • 适应飞速发展的数字显示技术
  • 避免多次数/模转换，大幅度提升图像质量
  • 越来越多的投影和显示设备支持数字视频接口
  • 通过 DVI-I电缆兼容现有模拟VGA接口
思科SX20的视频输入端口：
  • HDMI×1 ，支持1080P 60帧/秒
  • DVI-I（兼容数字和模拟信号）×1：可转接至XGA等模拟信号，分辨率最高还支持1920×1080P
视频输出端口：
  • HDMI×1
  • DVI-I×1
  • 数字高清双显
炫亿时代


同时，SX20还具有丰富的音频输入端口：

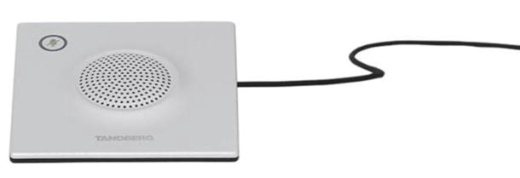

  • 桌面立体声麦克风×2，并且麦克风具有静音按键。


  • RCA×2，支持立体声输入
音频输出端口：
  • RCA×2，支持立体声输出
  • HDMI×1，支持数字立体声音频输出
2、内置四方多点控制单元
  • 最大支持4个576P视频节点。总带宽最高可达6Mbps
  • 采用全编全解技术
  • 同时支持H.323与SIP
  • 各节点独立分屏方式
  • 双流最高支持至1080p15/WUXGA

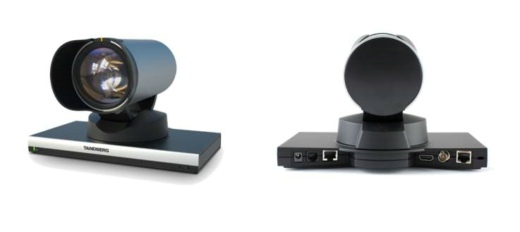

3、思科1080P高清摄像头
思科SX20配备思科自行研发的最新一代1080P高清摄像机。
xetimes.com


思科Precision 1080P具有目前视频通信业界最佳的视频效果，随时捕捉到传神的视频图像：
  • 全高清输出接口：HDMI
  • 全高清能力：1080P、720P分辨率下60/50/30/25帧/秒图像捕捉能力
  • 自动吊装（自动识别，无需手动设置）
  • 12倍光学变焦，SX20可选4倍光学变焦镜头
  • 增强白平衡、自动人脸识别功能。
4、清晰的CD级音频体验
思科提供20KHz CD级别的宽频音频算法：MPEG4 AAC-LD。众所周知，人耳拾音范围最高可至20KHz，AAC-LD在满足人耳拾音范围基础上，提供了CD级清晰传神的立体声音频体验。
  • 完全支持自动增益，会场内所有人发言均可得到最佳的效果，无论是否在麦克风旁边；
  • 采用独立的全双工回声抑制通道，保证任何一路音频输入都最为纯正，在混音之前做到获取最好音频。
  • 可以全方位地消除回声噪音，并且具有高保真声音的性能。
  • 采用GSM/Blackberry网络噪音抑制技术，让手机信号对音响系统的干扰成为历史，保证在任何情况下都能够有清晰自然的音频。
  • AAC- LD音频协议广泛应用于专业领域，如微软Windows MediaPlayer、Apple iPod、Nokia N-Series等。
5、强大的数据双流功能
在用户视频会议项目中，不仅需要实现1080P视频通信，还需在实现高分辨率的数据双流通信效果。思科SX20高清编解码器符合ITU-T H.239、IEFT BFCP数据双流标准，可随时发送PC和高清视频源的数据双流。
  • SX20数据双流分辨率最高可至1080P，满足目前用户对文档图片清晰度的需求。
  • SX20动态双流分辨率可至1080P，无论是传输单路图像或双路图像，都实现高清效果。
  • 同时，在发送双流的过程中，不会额外占用带宽，并能保证主流和辅流的发送效果。
6、简单易用，强大的扩展功能
思科SX20提供了简单易用的菜单，使用遥控器即可完成所有的操作。
  • SX20提供单屏画外画、双屏画外画等多种屏幕布局，用户只需通过遥控器的简单按键即可完成不同屏幕布局的切换。
  • 10/100/1000MB自适应以太网络接口
7、其他特性
思科SX20做为一款业界领先的1080P高清编解码器，还具备更多实用特性，在用户项目中，可充分满足用户现在、未来的实际实用需求。
  • 支持SIP协议，与统一通信(UC)进行无缝整合；
  • 完备的QoS设置，针对网络出现拥塞情况下，实现视频通信质量的保障；
  • 支持ITU-T H.460.18/19，安全穿越防火墙；
  • 视频通信码流的加密：ITU-T H.235 V2/V3和AES加密
  • 同时支持H.235和网络802.1X身份认证；
炫亿时代
