一.商场无线需求

某知名大型商场,需无线覆盖,共计4层,含公共区域,每层大概10000平米.想实现商场无线全覆盖,已做到营销,宣传,广告植入等后期应用的扩展.



二.商场无线网络解决方案

构建基于无线网络的移动入住体验是打造商场品牌，提升入住满意度的有效手段。而商场在建设无线网络的过程中，经常遇到如下问题：
很多商场处于成本的考虑，采用了基于胖AP的无线网络架构，但运维效率低，无线信号差；
AP部署在走廊区域，无线信号经穿墙后进入店面，店面内无线信号覆盖不均匀，经常会出现有无线信号但无法上网的情况；
商场无线系统无法满足无线视频点播和无线语音业务的要求。
华为商场无线网络解决方案通过AC+瘦AP网络架构、灵活多样的AP部署方式、精细化用户组控制策略构筑无线网络，帮助商场打造移动入住体验。 炫亿，炫亿时代


三.方案概述

随着信息化技术的发展，更多的商场客户希望可以通过PAD、智能手机等设备，随时随地的享受互联网服务。而无线网络具有其移动性强、灵活度高、可以快速部署的优点，可以让客人无论是在商场店面、会议室、餐厅、花园、还是游泳池边都可以非常方便的进行移动办公和上网娱乐。
华为商场无线网络采用无线控制器AC和瘦AP的部署架构，搭配华为有线无线一体化认证服务器、华为统一网管eSight系统，和接入交换机和高速数据交换（万兆上下行）的核心交换机一起组成集中统一的商场无线网络。
无线控制器AC旁挂连接至核心交换机，负责无线网络的射频管理、AP配置下发等功能；
eSight网管系统，完成对全网AP的自动配置下发、射频管理、信道分配、接入控制等管理；
认证服务器完成对无线接入用户进行认证、鉴权、计费功能； 炫亿，炫亿时代
AP在店面区域建议采用室分部署，降低商场投资成本；在公共区域，包括大堂、餐厅等区域建议采用放装部署，美观、覆盖效果好。


四.方案亮点


4.1.先进的AC+瘦AP网络架构，便于商场无线高效运维管理方案采用AC+瘦AP网络的无线网络架构，结合华为eSight无线网管模块，一方面可以做到AP统一配置和集中管理，从无线网络向导化配置、故障准确定位和快速恢复等，提升商场运营效率；另一方面，通过AC对AP进行集中的射频管理，采用华为自研的高级优化算法和直观的网优调整方法，可以更好的实现无线信号覆盖、更简单的无线漫游和更智能的负载均衡。
4.2.多样灵活的AP部署方式，保证商场无线整体覆盖效果
一般的商场无线网络方案，设备选型和部署方式单一，造成商场无线覆盖范围内的用户体验存在很大的差异，华为商场无线网络覆盖方案，根据商场不同情况，提供CATV合路、2G/3G合路、独立放装等多种部署方式，不仅缩短了施工周期，更加提升了覆盖效果。 xetimes.com

4.3.精细化的用户组控制策略，提供更安全的访问隔离
华为商场无线覆盖方案采用了自研的用户组控制策略技术，比普通的ACL控制功能更加强大，不仅可以细化到控制同一SSID的用户互访隔离，而且采用黑白名单方式轻松实现每个接入用户的访问许可和限速控制，在实际运用中，这种微调化的管理方式将使得商场无线网络的安全隔离措施更简单更高效，客人上网安全保障性更好，从接入侧杜绝入住客人资料被窃的可能，同时也是店面网和办公网安全隔离的有效措施之一。

4.4.智能化的多用户调度，保证用户接入稳定
针对多用户同时接入同一AP造成网速下降的问题，采用了更智能化的多用户调度技术，实时感知接入用户数量，通过调整信道参数和负载均衡，在高密度场景下实现多用户接入时的速率和稳定性保证，使得商场在举办宴会和大型会议时可以轻松应对多用户接入无线网络的场景，保障用户稳定接入，提升宾客满意度。

炫亿时代


4.5.支持WMM技术提供丰富的商场无线影音体验
华为无线网络支持内置WMM无线QoS技术，当商场有新增无线影音服务需求时，无需改变现有无线网络结构和增加AP数量，即可提供高质量的无线语音服务和无线视频点播服务。二、三层快速漫游切换机制可以保证无线语音的通话延迟更低，同时结合有线网络的端到端的组播管理，降低无线视频点播对网络带宽的占用率，给客人带来耳目一新的无线影音体验，提高客户粘性。

五.网络拓扑





整体拓扑


六.设备介绍

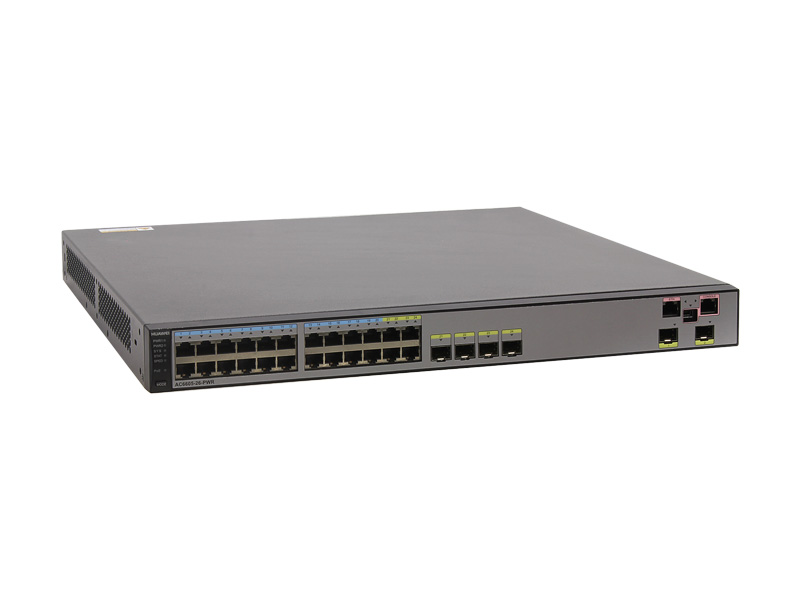

6.1.AC6605接入控制器

华为AC6605是针对大中型企业的盒式无线接入控制器，支持有线无线一体化接入，应用于大中型企业及分支园区覆盖或企业办公网络等场境.


6.1.1.关键特性

1.高容量、高性能设计，24个GE口和2个10GE口，提供10Gbit/s的转发能力，可管理1K个AP，接入10K无线终端;

2.灵活的数据转发方式，支持直接转发、隧道转发；

3.灵活的用户权限控制，提供基于用户和角色的访问控制策略控制能力；

4.丰富的网络运维方式，可通过网管eSight、WEB网管、命令行（CLI）进行维护。

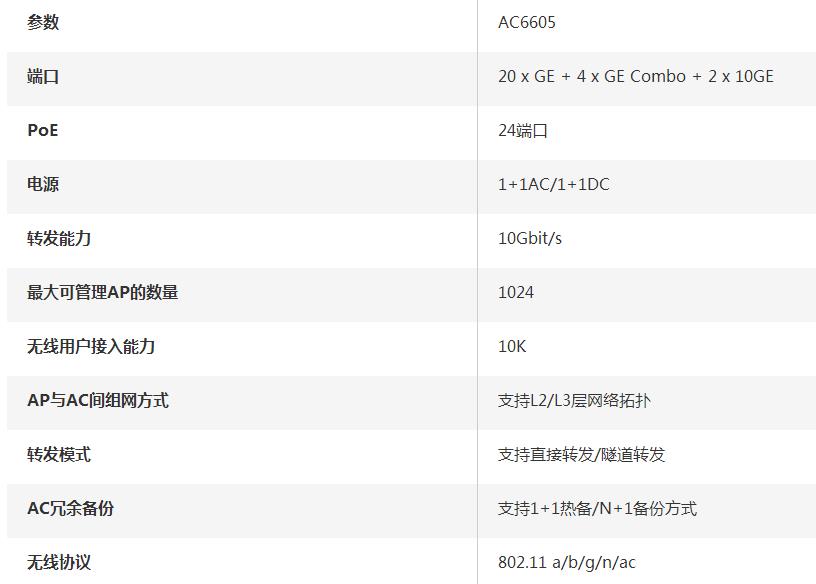

6.1.2.技术规格

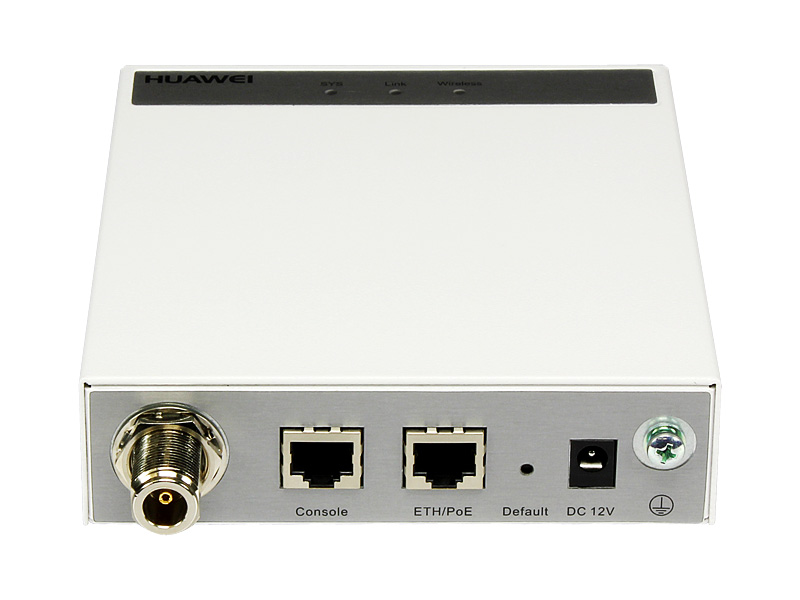

6.2.AP6310SN-GN接入点

AP6310SN-GN是覆盖性能增强级802.11n产品，大功率设备，支持室内分布系统覆盖，也可以与已有的2G/3G/CATV信号合路，共用2G/3G/CATV室分系统，适用于空间信号衰减较大和用户密度较低的室内广覆盖场景。 炫亿时代




6.2.1关键特性

6.2.1.1.高速可靠的无线接入服务，支持室内分布系统覆盖，最高速率达150Mbps；
6.2.1.2..完善的用户接入控制能力，可根据用户组策略，基于用户实施访问控制；
6.2.1.3.高等级的网络安全性，支持WIDS和WIPS；
6.2.1.4.强大的网络特性，支持IPv4/IPv6双协议栈。

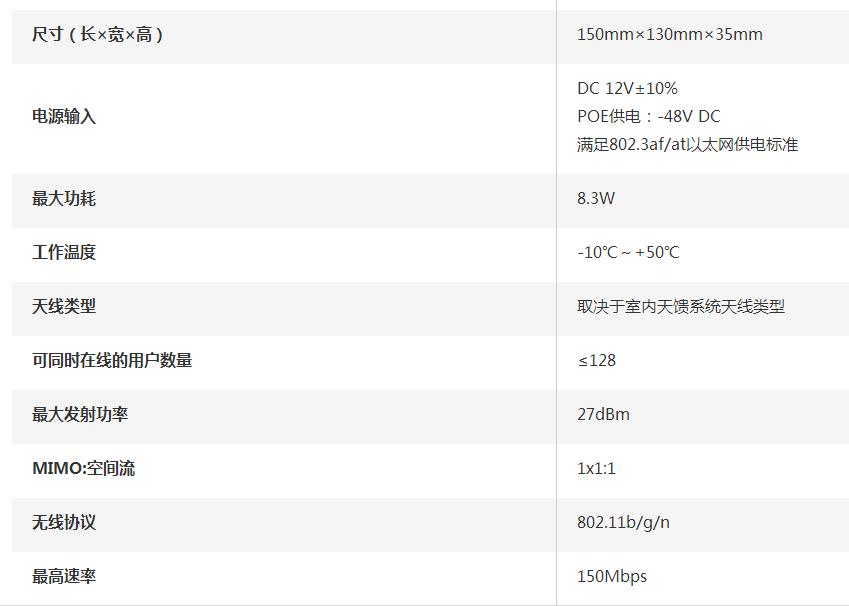

6.2.2.技术规格

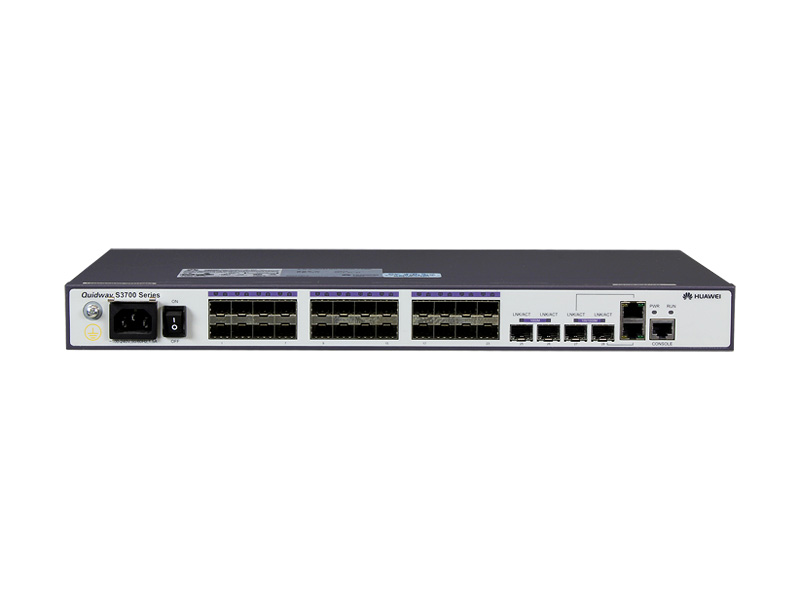

6.3.S3700 系列交换机

S3700系列企业交换机是华为公司推出的新一代绿色节能的三层以太交换机。
基于新一代高性能硬件和华为 VRP（Versatile Routing Platform）软件平台，针对企业用户园区汇聚、接入等多种应用场景，提供简单便利的安装维护手段、灵活的VLAN部署和PoE供电能力、丰富的路由功能和IPv6平滑升级能力，并通过融合堆叠、虚拟路由器冗余、快速环网保护等先进技术有效增强网络健壮性，助力企业搭建面向未来的IT网络。

6.3.1.关键特性

1.IPv6路由协议RIPng、OSPFv3；
.2.iStack智能堆叠；
3.RRPP快速环网保护协议/SEP智能以太保护协议；
4.宕机留言(Dying Gasp)。

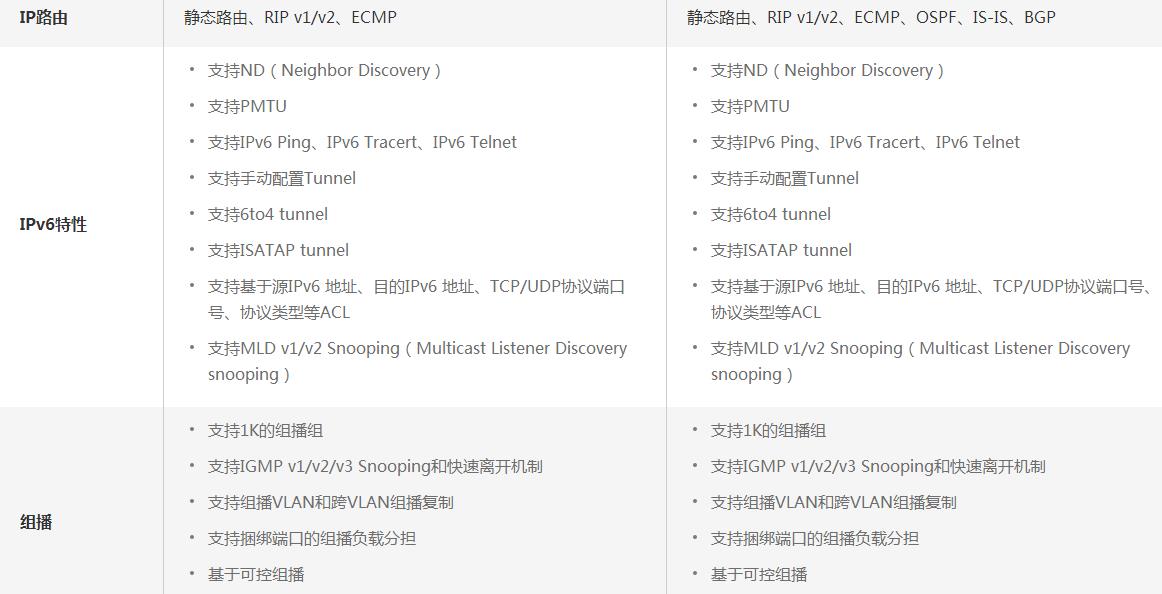

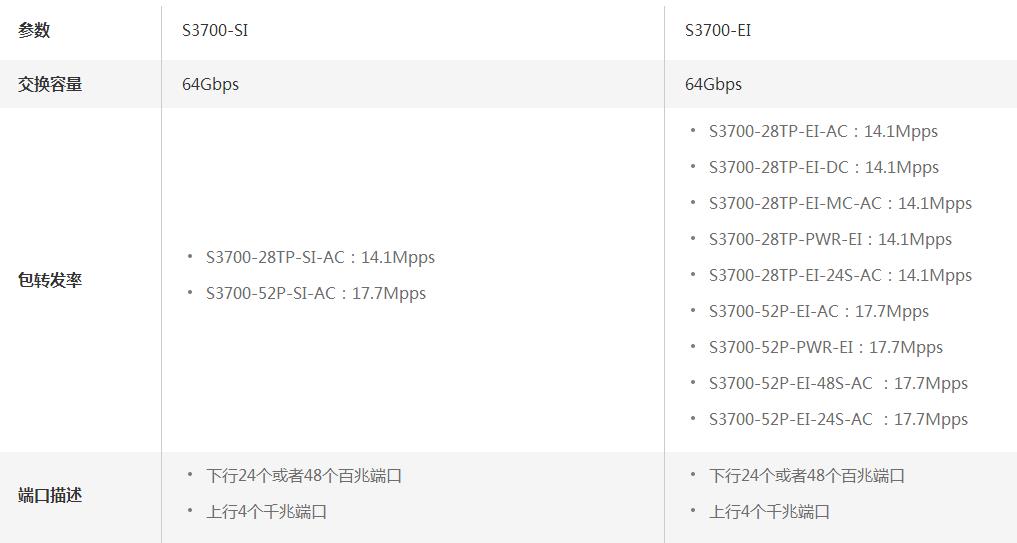

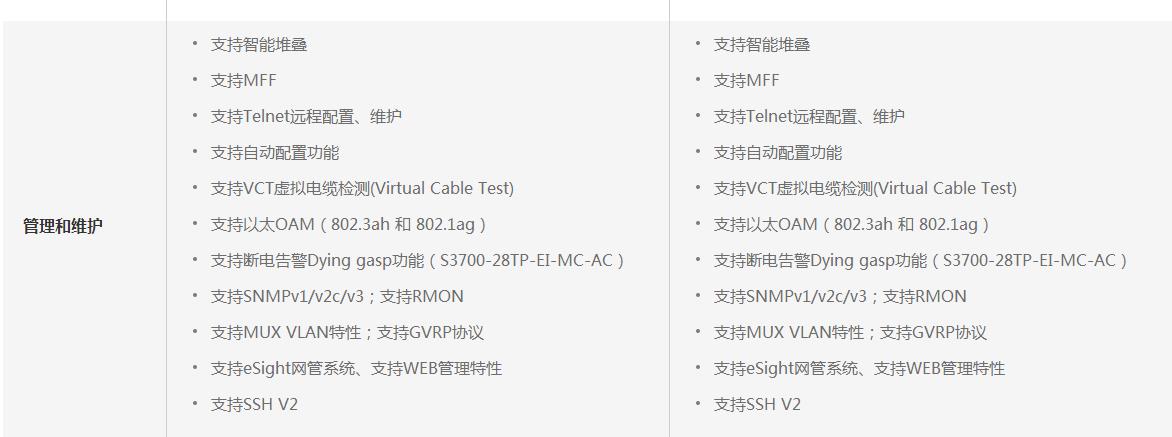

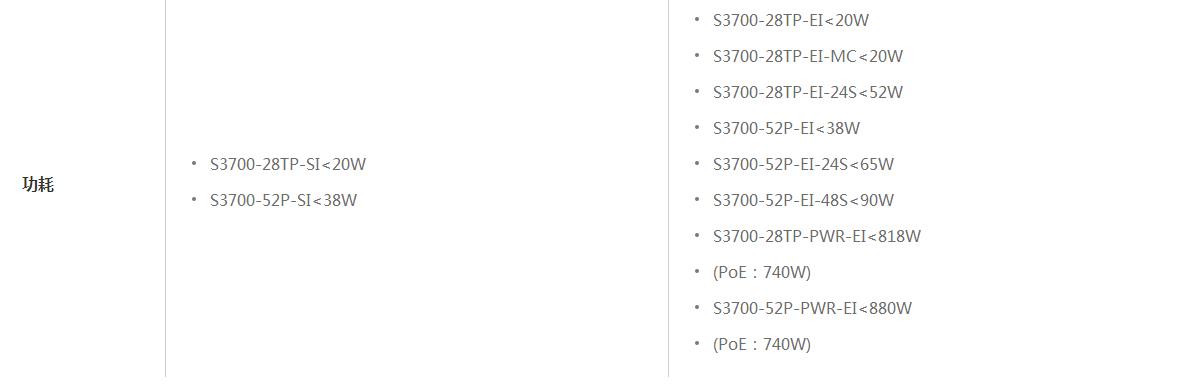

6.3.2.技术规格

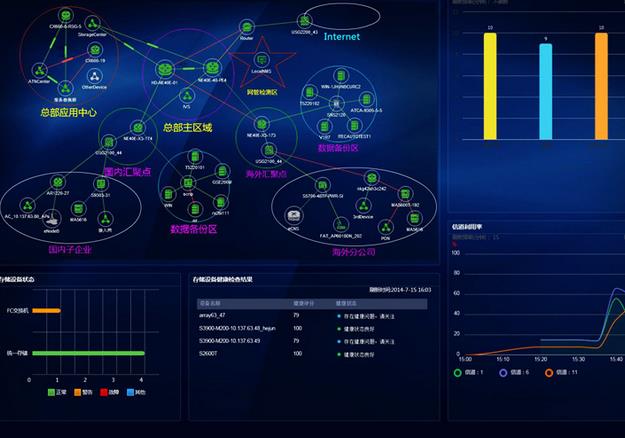

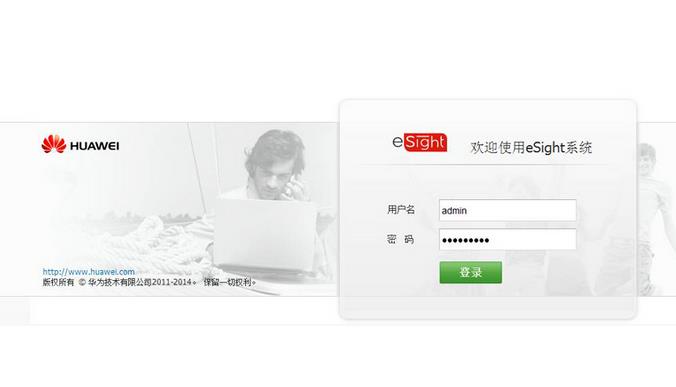

6.4.eSight网管&软件
面向企业数据中心、园区/分支网络、统一通信、视讯会议、视频监控的一体化融合运维管理解决方案。为企业ICT设备提供自动化部署、可视化故障诊断、智能容量分析全生命周期管理。华为eSight能有效帮助企业提高运维效率、提升资源使用率，降低运维成本，保障企业ICT系统稳定运行。 炫亿时代



6.4.1.关键特性
6.4.1.1.批量部署：对服务器、IP话机、交换机、WLAN、防火墙等智能化批量配置部署
6.4.1.2.集中监控：对应用软件、交换机、WLAN。服务器、存储、GPON，视频监控，机房设施等的告警性能数据进行统一监控和管理等
6.4.1.3.快速排障：提供对网络、语音、视频等多种业务的快速诊断功能
6.4.1.4.持续优化：通过对网络流量、服务器、存储和机房空间能耗等的使用分析，提供企业IT系统的优化依据.

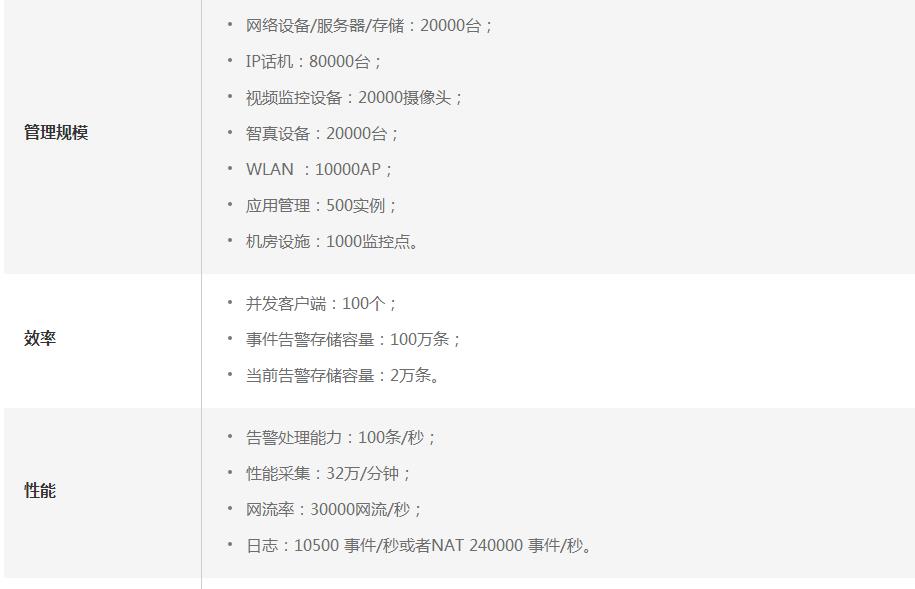

6.4.2.技术规格
炫亿时代

七.设备清单

类别	型号	描述	数量
无线控制器	AC6605-26-PWR-64AP	含AC6605-26-PWR主机,资源授权64AP	1
无线许可	L-AC6605-64AP	AC6605无线接入控制器AP授权(64 AP)	1
无线AP	AP6310SN-GN	AP6310SN-GN主机11n,室内分布型,单频	100
POE交换机	S3700-28TP-PWR-EI	24个10/100Base-TX以太网端口,4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo,PoE+,不含电源	4
交换机电源	W0PSA5000	500W 交流电源模块(灰色)	4
网管软件	NSHS0NMSSW29	eSight 应用平台-标准版(含60节点)	1
网管扩充许可	NSHSSNELIC03	eSight 标准版设备License-每管理50节点	1
